专利号: 2023234594604
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

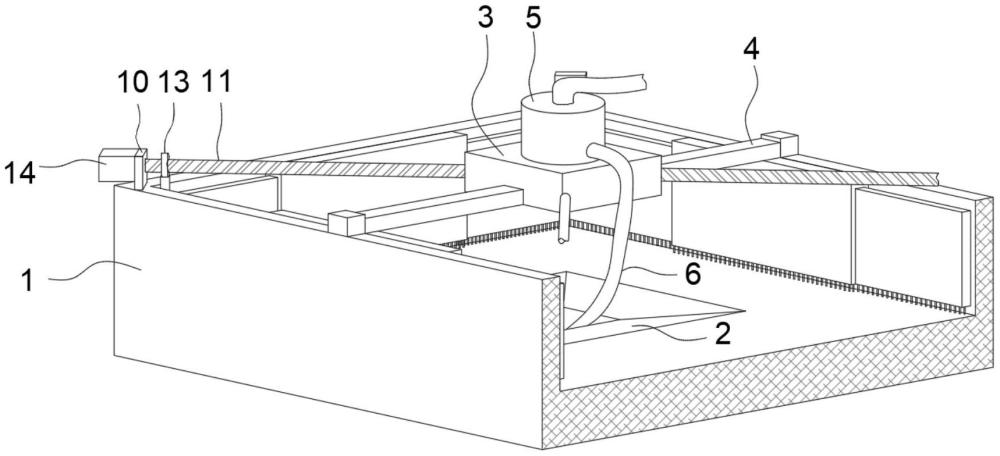

1.一种农村污水处理用沉淀池,包括呈正方形的沉淀池(1),其特征在于,所述沉淀池(1)内底壁中心位置开设有矩形的沉淀槽(2),所述沉淀池(1)上方中心位置设有装置台(3),所述装置台(3)上端固定安装有抽送泵(5),所述抽送泵(5)的输入端连通有抽料管(6),所述抽料管(6)远离抽送泵(5)的一端延伸至沉淀槽(2)内,所述沉淀池(1)内设有清推机构,所述清推机构包括四个呈矩形分布的中间推板(7),各所述中间推板(7)相邻一端均滑动插设有伸缩推板(8),每两个相邻的所述伸缩推板(8)相邻一端固定连接且呈九十度夹角,各所述中间推板(7)和伸缩推板(8)下端均设有刷毛(9),所述刷毛(9)贴合沉淀池(1)内底壁设置,所述沉淀池(1)上端且在四个夹角的位置均固定连接有固定板(10),位于左后方位置的所述固定板(10)和与之对角位置的固定板(10)之间共同转动连接有双向螺纹杆(11),所述双向螺纹杆(11)贯穿装置台(3)且与之转动连接,位于右后方和左前方的所述固定板(10)与装置台(3)之间均固定连接有滑杆(12),所述伸缩推板(8)上端且在四个夹角位置均固定连接有移动套块(13),四个所述移动套块(13)分别套设在对应的双向螺纹杆(11)和滑杆(12)上,所述移动套块(13)与双向螺纹杆(11)螺纹连接与滑杆(12)滑动连接,位于左后方位置的所述固定板(10)上固定安装有驱动双向螺纹杆(11)转动的驱动电机(14)。

2.根据权利要求1所述的一种农村污水处理用沉淀池,其特征在于,所述沉淀槽(2)的槽口呈倒梯台结构。

3.根据权利要求1所述的一种农村污水处理用沉淀池,其特征在于,所述装置台(3)左右两端均固定连接有固定架(4),所述固定架(4)远离装置台(3)的一端沉淀池(1)左右两侧上端位置固定连接。

4.根据权利要求1所述的一种农村污水处理用沉淀池,其特征在于,所述抽送泵(5)的输出端连通有排料管。

5.根据权利要求1所述的一种农村污水处理用沉淀池,其特征在于,两个所述滑杆(12)位于沉淀池(1)的对角线上且与双向螺纹杆(11)垂直设置。
