专利号: 2023234536929
申请人: 云南侨憧经贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

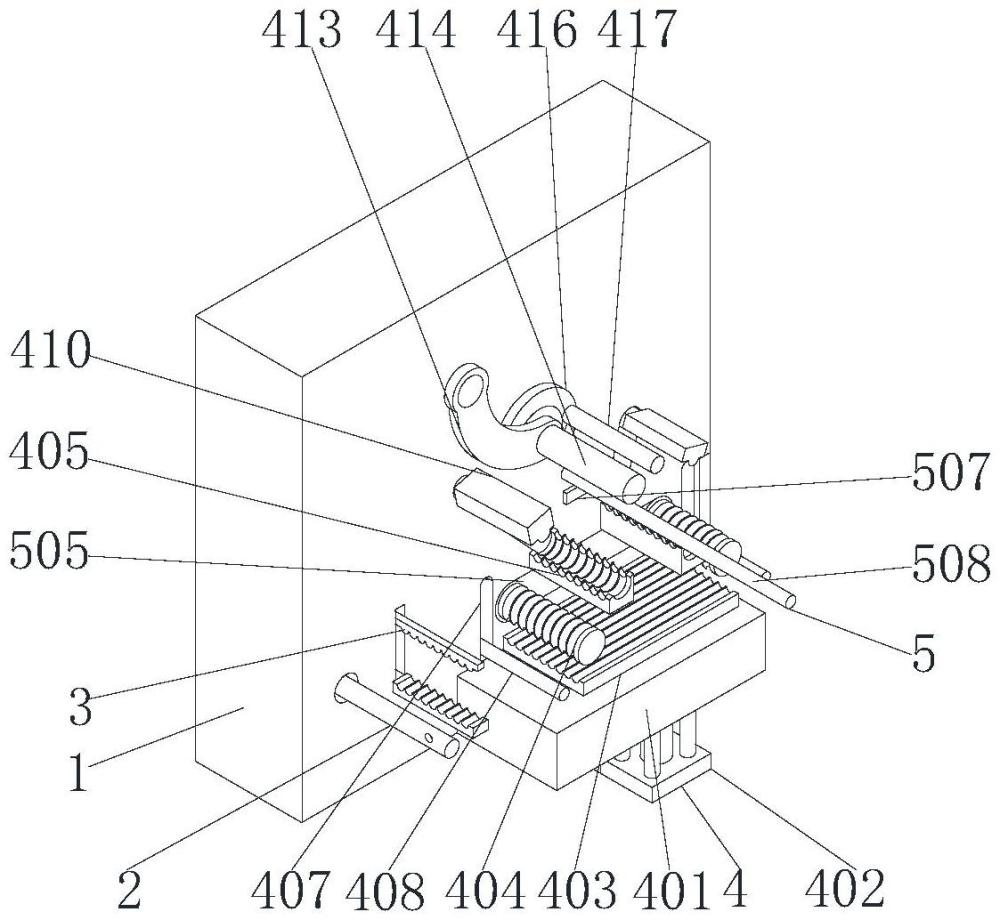

1.一种衣架生产用弯折装置,包括箱体(1),其特征在于:所述箱体(1)的内部安装折弯组件(4),所述折弯组件(4)的上端安装有出料组件(5);

所述折弯组件(4)包括操作形平台(401),所述操作形平台(401)的下端设置有第二气动伸缩杆(402),所述第二气动伸缩杆(402)的输出端连接有压板(403),所述压板(403)的上端对称设置有档杆(404),所述档杆(404)的上端对称安装有凹模(405),所述压板(403)的两侧对称设置有第三气动伸缩杆(406),所述箱体(1)的外表面开设有第一滑槽(407),且第三气动伸缩杆(406)的输出端连接有第一折杆(408),所述凹模(405)的上端设置有第四气动伸缩杆(409),所述箱体(1)的外表面开设有第二滑槽(411),且第四气动伸缩杆(409)的输出端连接有凸模(410),所述凸模(410)的上端安装有第三电机(412),所述第三电机(412)的输出端连接有连杆(413),所述连杆(413)远离第三电机(412)的一端连接有第二折杆(414),所述第二折杆(414)的一侧设置有第四电机(415),所述第四电机(415)的输出端连接有圆盘(416),所述圆盘(416)的一侧安装有压杆(417);

所述出料组件(5)包括横向支架(501),所述横向支架(501)的一侧设置有第二电机(502)没所述第二电机(502)的输出端连接有正反丝杆(503),所述正反丝杆(503)的外侧对称安装有第二移动块(504),所述箱体(1)外表面开设有第三滑槽(505),所述第二移动块(504)的上端设置有第五气动伸缩杆(506),所述第五气动伸缩杆(506)的输出端连接有顶板(507),所述顶板(507)的上端安装有收集杆(508)。

2.根据权利要求1所述的一种衣架生产用弯折装置,其特征在于:所述箱体(1)的内部安装有进料组件(2),所述进料组件(2)的一侧设置有切割组件(3)。

3.根据权利要求1所述的一种衣架生产用弯折装置,其特征在于:所述操作形平台(401)在箱体(1)的外表面固定设置,所述第二气动伸缩杆(402)与压板(403)之间可拆卸连接,所述第二气动伸缩杆(402)的一端与箱体(1)内部固定连接,所述压板(403)表面均匀设置有多个凹槽。

4.根据权利要求1所述的一种衣架生产用弯折装置,其特征在于:所述档杆(404)外表面设置有多个凹槽,所述凹模(405)上表面设置有多个凹槽,且凹模(405)在箱体(1)的外表面固定设置,所述第一折杆(408)贯穿箱体(1)并延伸至其外侧。

5.根据权利要求1所述的一种衣架生产用弯折装置,其特征在于:所述凸模(410)与凹模(405)相匹配,所述凸模(410)在第二滑槽(411)内侧滑动设置,所述第三电机(412)在箱体(1)内部固定设置,所述第四电机(415)在箱体(1)内部固定设置。

6.根据权利要求1所述的一种衣架生产用弯折装置,其特征在于:所述横向支架(501)在箱体(1)内部固定设置,所述第二电机(502)在箱体(1)内部固定设置,所述正反丝杆(503)贯穿横向支架(501)并延伸至其内部,所述第二移动块(504)在正反丝杆(503)外侧对称设置,且第二移动块(504)与正反丝杆(503)相匹配。

7.根据权利要求1所述的一种衣架生产用弯折装置,其特征在于:所述第二移动块(504)与档杆(404)固定连接,所述档杆(404)贯穿第三滑槽(505)并延伸至其外侧,所述第五气动伸缩杆(506)的输出端贯穿箱体(1)并延伸至其外侧,所述第五气动伸缩杆(506)与顶板(507)可拆卸连接。
