专利号: 2023234488361
申请人: 河南三立鑫复合材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

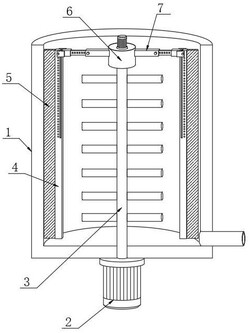

1.一种皮革助剂生产用搅拌罐清洁装置,包括搅拌罐(1),所述搅拌罐(1)的底部正中设置有搅拌电机(2),所述搅拌罐(1)的内侧中部设置有搅拌轴(3),其特征在于:所述搅拌轴(3)的顶部设置有安装圆筒(6),安装圆筒(6)的两侧对称固定连接有方形筒(7),两个所述方形筒(7)的相远离一端对称设置有端块(12),两个所述端块(12)的相远离一端对称设置有立板(4),两个所述立板(4)的相背一侧对称设置有清洁刷(5),所述安装圆筒(6)的顶部设置有电机(8),所述电机(8)底部的输出轴上固定连接有转动轴(18),所述转动轴(18)的底部设置有第一斜齿轮(19),所述安装圆筒(6)内腔顶部的两侧对称设置有立架(21),两个所述立架(21)的下端与安装圆筒(6)的左右侧壁之间转动连接有丝杆(20),两个所述丝杆(20)的相靠近一端对称设置有第二斜齿轮(22),两个所述丝杆(20)上对称螺纹连接有立杆(23),两个所述立杆(23)相对一侧的下端对称固定连接有弧形夹持板(24)。

2.根据权利要求1所述的一种皮革助剂生产用搅拌罐清洁装置,其特征在于:两个所述端块(12)的相对一侧对称固定连接有调节内杆(9),两个所述方形筒(7)的相远离一端侧面对称螺纹连接有第一螺栓(10),所述调节内杆(9)的一侧均匀设置有第一固定孔(11)。

3.根据权利要求1所述的一种皮革助剂生产用搅拌罐清洁装置,其特征在于:所述端块(12)远离调节内杆(9)一端的前后两侧对称固定连接有侧块(13),所述侧块(13)远离端块(12)一端的内侧固定连接有导块(15),所述立板(4)远离清洁刷(5)一端的前后两侧对称开设有导槽(16),所述侧块(13)远离端块(12)一端的外侧螺纹连接有第二螺栓(14),所述立板(4)靠近清洁刷(5)一端的侧壁均匀设置有第二固定孔(17)。

4.根据权利要求2所述的一种皮革助剂生产用搅拌罐清洁装置,其特征在于:所述调节内杆(9)远离端块(12)的一端活动连接于方形筒(7)的内侧,所述第一螺栓(10)与第一固定孔(11)适配。

5.根据权利要求3所述的一种皮革助剂生产用搅拌罐清洁装置,其特征在于:所述侧块(13)的一侧与立板(4)的侧壁贴合,所述导块(15)滑动连接于导槽(16)的内侧,所述第二螺栓(14)与第二固定孔(17)适配。

6.根据权利要求1所述的一种皮革助剂生产用搅拌罐清洁装置,其特征在于:所述清洁刷(5)远离立板(4)的一端与搅拌罐(1)的内壁抵接,所述搅拌轴(3)的上端位于安装圆筒(6)内腔的两个弧形夹持板(24)之间,并且所述弧形夹持板(24)与搅拌轴(3)的上端侧壁紧密抵接,所述第一斜齿轮(19)与两个第二斜齿轮(22)啮合。
