专利号: 2023234254227
申请人: 河北中瑞地质环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

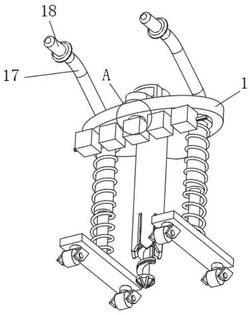

1.一种地质勘探的钻取装置,包括支撑顶板(1),其特征在于:所述支撑顶板(1)的下表面固定连接有钻取筒(2),所述钻取筒(2)的内部设置有螺旋轴(3),所述螺旋轴(3)的顶端固定连接有从动轮(4),所述支撑顶板(1)上表面的一侧固定连接有伺服电机(5),所述伺服电机(5)的输出端固定连接有主动轮(6),所述主动轮(6)的顶部与从动轮(4)通过皮带(7)传动连接,所述螺旋轴(3)顶部的一侧开设有漏孔(8),所述支撑顶板(1)下表面的靠近钻取筒(2)的一侧固定连接有支撑条(9),所述支撑条(9)的外表面滑动连接有多个收纳盒(10)。

2.根据权利要求1所述的一种地质勘探的钻取装置,其特征在于:所述钻取筒(2)的底端设置有多个花瓣头(11),所述多个花瓣头(11)呈环形阵列。

3.根据权利要求1所述的一种地质勘探的钻取装置,其特征在于:所述支撑顶板(1)下表面的两侧均固定连接有固定垫(12),所述固定垫(12)的下表面固定连接有伸缩杆(13)。

4.根据权利要求3所述的一种地质勘探的钻取装置,其特征在于:所述伸缩杆(13)的外表面套接有复位弹簧(14),所述伸缩杆(13)的底端固定连接有支撑横板(15),所述支撑横板(15)的端部固定安装有移动轮(16)。

5.根据权利要求1所述的一种地质勘探的钻取装置,其特征在于:所述支撑顶板(1)上表面的两侧均固定连接有两个手把(17),所述手把(17)的端部套接有橡胶套(18)。

6.根据权利要求1所述的一种地质勘探的钻取装置,其特征在于:所述支撑顶板(1)上表面的中部设置有出口(19),所述出口(19)位于钻取筒(2)顶部的一侧,所述出口(19)位于漏孔(8)的一侧。

7.根据权利要求1所述的一种地质勘探的钻取装置,其特征在于:所述螺旋轴(3)的底端固定连接有钻头(20)。
