专利号: 2023234170857
申请人: 深圳市光谱德科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

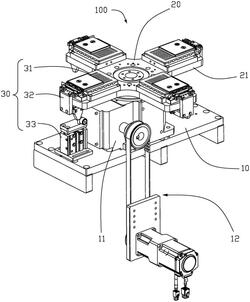

1.一种储能电池包生产定位夹具,其特征在于,包括定位板,所述定位板上转动连接有分度转盘,所述分度转盘上均匀的设置有四个安装部,每个所述安装部上设置有定位机构,电池包电芯通过所述定位机构定位于所述安装部;

所述电芯上设置有作业部件;

所述定位机构包括固定组件和活动组件,所述电芯通过所述固定组件定位于所述安装部,所述活动组件设置在所述固定组件的一侧,所述活动组件与所述固定组件配合对所述作业部件进行夹紧;

所述定位机构还包括解锁组件,所述解锁组件可带动所述活动组件向远离所述固定组件的方向移动以对所述作业部件进行解锁。

2.根据权利要求1所述的一种储能电池包生产定位夹具,其特征在于,所述固定组件包括真空吸附板,所述真空吸附板通过安装板固定于所述安装部,所述真空吸附板的顶面为吸附面,所述真空吸附板通过所述吸附面吸附电芯。

3.根据权利要求2所述的一种储能电池包生产定位夹具,其特征在于,所述安装板的一侧设置有支撑板,所述支撑板位于所述安装板与所述活动组件之间,所述支撑板对所述作业部件进行支撑,所述作业部件部分位于所述支撑板与所述活动组件之间,所述活动组件与所述支撑板配合对所述作业部件进行夹紧。

4.根据权利要求3所述的一种储能电池包生产定位夹具,其特征在于,所述支撑板上设置有支撑块,所述支撑板通过所述支撑块对所述作业部件进行支撑,所述支撑板上设置有滑槽,所述支撑块上设置有滑动连接部,所述支撑块通过所述滑动连接部与所述滑槽滑动配合,所述支撑块可通过所述滑动连接部沿所述滑槽滑动以调整所述支撑块在所述支撑板上的位置。

5.根据权利要求4所述的一种储能电池包生产定位夹具,其特征在于,所述活动组件包括第一连接板、第二连接板以及夹紧件,所述第一连接板与所述安装部滑动连接,所述夹紧件通过所述第二连接板与所述第一连接板连接,所述第一连接板通过夹紧弹簧与所述安装部连接,所述夹紧弹簧对所述第一连接板施加弹力以使得所述夹紧件向靠近所述固定组件的方向移动;

所述夹紧件与所述支撑块的侧面配合对所述作业部件进行夹紧。

6.根据权利要求5所述的一种储能电池包生产定位夹具,其特征在于,所述第一连接板上设置有第三连接板,所述解锁组件可通过所述第三连接板带动所述第一连接板相对所述安装部滑动以带动所述夹紧件向远离所述支撑块的方向移动。

7.根据权利要求6所述的一种储能电池包生产定位夹具,其特征在于,所述第一连接板位于所述解锁组件的上方,所述第三连接板固定于所述第一连接板,所述第三连接板上设置有驱动斜面;

所述解锁组件包括升降气缸和驱动滑轮,所述升降气缸可带动所述驱动滑轮在竖直方向移动,所述驱动滑轮向上运动时可通过所述驱动斜面对所述第三连接板施加外力以带动所述第一连接板滑动。

8.根据权利要求1所述的一种储能电池包生产定位夹具,其特征在于,所述分度转盘通过分度仪与所述定位板转动连接,所述分度仪配合设置有驱动机构,所述驱动机构通过所述分度仪带动所述分度转盘转动。
