专利号: 2023234125141
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

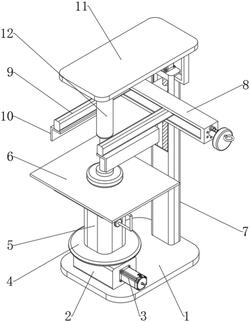

1.一种绝缘纸折边机,包括底座(1),其特征在于:还包括:

支撑盘(4),位于所述底座(1)的上方,所述支撑盘(4)的上表面固定连接有安装座(5),所述安装座(5)的上表面开设有供连接块(19)活动的导向槽,所述连接块(19)的上表面固定连接有折边板(20);

绝缘纸本体(6),位于所述折边板(20)的上表面;

驱动组件,设置在所述底座(1)的上表面,并用于驱动支撑盘(4)同步进行转动;

折边组件,对称设置在所述绝缘纸本体(6)的上方,并用于对绝缘纸本体(6)进行折边处理;

第一调节组件,位于所述底座(1)的上方,并用于对两个折边组件之间的距离进行调节;

第二调节组件,设置在所述底座(1)的上表面,并用于对两个折边组件的高度位置进行调节;

固定组件,位于所述绝缘纸本体(6)的上方,并用于对绝缘纸本体(6)进行固定夹持。

2.根据权利要求1所述的一种绝缘纸折边机,其特征在于:所述驱动组件包括固定连接在底座(1)上表面的驱动箱(2),所述驱动箱(2)的一侧固定连接有步进电机(3),所述步进电机(3)的输出轴通过联轴器固定连接有驱动杆(15),所述驱动杆(15)的另一端固定连接有第一锥齿轮(16),所述驱动箱(2)的内部底端转动连接有转动杆(18),所述转动杆(18)的外部固定连接有与第一锥齿轮(16)相啮合的第二锥齿轮(17),所述转动杆(18)的顶端与支撑盘(4)的底部固定连接。

3.根据权利要求1所述的一种绝缘纸折边机,其特征在于:所述安装座(5)的外壁两侧均固定连接有连接绳(21),两个所述连接绳(21)的另一端均固定连接有固定插销(22),所述连接块(19)与安装座(5)之间通过固定插销(22)固定连接。

4.根据权利要求1所述的一种绝缘纸折边机,其特征在于:所述折边组件包括对称设置在绝缘纸本体(6)上方的移动板(9),两个所述移动板(9)的底部均固定连接有L形板(10)。

5.根据权利要求4所述的一种绝缘纸折边机,其特征在于:所述第一调节组件包括位于所述底座(1)上方的调节板(8),所述调节板(8)的内部转动连接有双向螺纹杆(14),所述双向螺纹杆(14)的一端延伸至调节板(8)的外部并固定连接有旋钮(29),两个所述移动板(9)的内部均开设有供双向螺纹杆(14)活动的螺纹孔,所述旋钮(29)的一侧贯穿开设有供固定杆(31)活动的导向槽,所述固定杆(31)的一端延伸至旋钮(29)的外部并固定连接有拉环(30),所述固定杆(31)的外部固定连接有抵触盘(32),所述固定杆(31)的外部套设有复位弹簧(33),所述复位弹簧(33)抵触在抵触盘(32)与旋钮(29)之间,所述调节板(8)的一侧环形开设有供固定杆(31)活动的导向槽。

6.根据权利要求5所述的一种绝缘纸折边机,其特征在于:所述第二调节组件包括固定连接在底座(1)上表面的传动板(7),所述传动板(7)的上表面固定连接有驱动电机(23),所述驱动电机(23)的输出轴通过联轴器固定连接有丝杆(24),所述丝杆(24)的底端与传动板(7)的内部底端转动连接,所述丝杆(24)的外部螺纹连接有螺纹块(25),所述传动板(7)的前端表面开设有供螺纹块(25)活动的导向槽,所述螺纹块(25)的前端表面与调节板(8)的后端表面固定连接。

7.根据权利要求6所述的一种绝缘纸折边机,其特征在于:所述固定组件包括固定连接在传动板(7)外部的固定架(11),所述固定架(11)的底部固定连接有安装套筒(12),所述安装套筒(12)的内部设有活动杆(26),所述活动杆(26)的顶端固定连接有限位盘(27),所述安装套筒(12)的底部开设有供活动杆(26)活动的导向槽,所述限位盘(27)的上表面固定连接有抵触弹簧(28),所述抵触弹簧(28)的另一端与安装套筒(12)的内部顶端固定连接,所述活动杆(26)的底端转动连接有固定盘(13)。
