专利号: 2023234107868
申请人: 宿迁超耐工贸有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

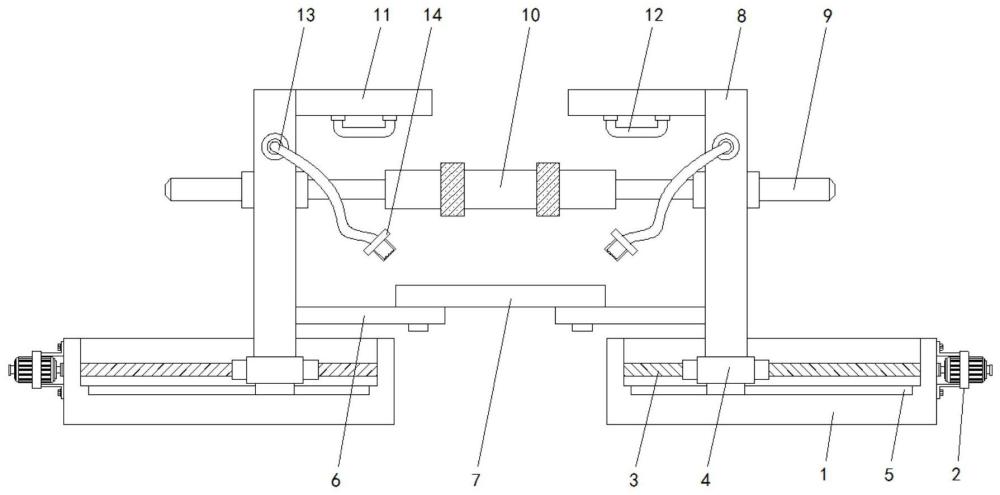

1.一种针对上肢力量训练的体育器材训练装置,包括两个底座(1),其特征在于:两个所述底座(1)相背一侧均设置有用于对训练器材间距调节的调节组件;

所述调节组件包括固定连接在两个底座(1)相背一侧的驱动电机(2),所述驱动电机(2)输出端固定连接有螺纹杆(3),所述螺纹杆(3)外侧螺纹连接有螺纹套(4),两个所述螺纹套(4)上侧均固定连接有立柱(8),两个所述立柱(8)相对一侧均固定连接有第二连接板(11),所述第二连接板(11)下侧固定连接有第一握把(12),所述立柱(8)内侧设置有用于对上肢训练的训练组件;

所述训练组件包括转动连接在两个立柱(8)上侧的内部的传动辊(19)和滑动在两个立柱(8)下侧内部的伸缩杆(9),所述传动辊(19)上侧表面贴合有连接带(13),所述连接带(13)一侧固定连接有加重块(16),所述加重块(16)外侧贴合有限位架(15),两个所述伸缩杆(9)之间滑动套接有套管(10)。

2.根据权利要求1所述的一种针对上肢力量训练的体育器材训练装置,其特征在于:两个所述立柱(8)下侧设置有用于上肢训练时休息的休息组件,所述休息组件包括固定连接在两个立柱(8)下侧相对一面的第一连接板(6),两个所述第一连接板(6)上侧滑动连接有坐垫(7),所述第一连接板(6)中部开设有第二通孔(21)。

3.根据权利要求1所述的一种针对上肢力量训练的体育器材训练装置,其特征在于:所述底座(1)上侧的内部开设有滑槽(5),所述螺纹套(4)下侧在滑槽(5)内滑动连接。

4.根据权利要求3所述的一种针对上肢力量训练的体育器材训练装置,其特征在于:两个所述底座(1)一端面均固定连接有多个放置架(17),多个所述放置架(17)呈三个一组,且每三组固定在底座(1)一端面。

5.根据权利要求4所述的一种针对上肢力量训练的体育器材训练装置,其特征在于:每组所述放置架(17)内部均卡接有加重片(18),所述连接带(13)远离加重块(16)的一侧固定连接有第二握把(14)。

6.根据权利要求1所述的一种针对上肢力量训练的体育器材训练装置,其特征在于:所述立柱(8)左右两侧均开设有第一通孔(20),所述伸缩杆(9)贯穿第一通孔(20)并延伸至外部。

7.根据权利要求1所述的一种针对上肢力量训练的体育器材训练装置,其特征在于:所述套管(10)外侧的左右两端均固定连接有防滑垫。
