专利号: 202323408859X
申请人: 海口边霞五金机电有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

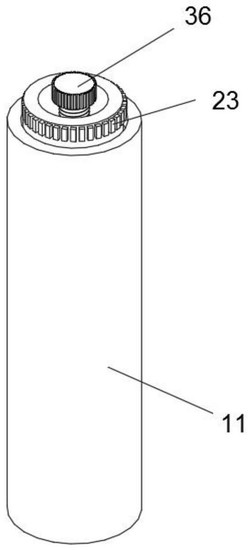

1.一种防滑丝的螺丝,包括圆筒(11)、外套筒(21)和立柱(31),其特征在于:所述圆筒(11)的顶部固定连接有顶板(12),所述顶板(12)的表面开设有贯穿顶板(12)上下两面的螺纹孔(13),所述圆筒(11)的内壁上设置有内螺纹(14),所述圆筒(11)位于圆筒(11)底部的底板上开设有通孔(15),所述外套筒(21)的外表面设置有外螺纹(22),所述外套筒(21)的顶部固定连接有第二旋钮(23),所述外套筒(21)的内壁上固定连接有内套筒(24),所述内套筒(24)的内壁上开设有多个键槽(25),所述外套筒(21)的内壁上固定连接有限位环一(26),所述限位环一(26)的顶部固定连接有蝶形弹片(27),所述立柱(31)的底部固定连接有内六角螺丝刀头(32),所述立柱(31)的圆周表面固定连接有多组花键(33),所述立柱(31)的顶部固定连接有限位环二(34)。

2.根据权利要求1所述的一种防滑丝的螺丝,其特征在于:所述立柱(31)的顶部设置有螺纹杆(35),所述螺纹杆(35)的顶部固定连接有第一旋钮(36),所述螺纹杆(35)的底部与立柱(31)的顶部接触。

3.根据权利要求2所述的一种防滑丝的螺丝,其特征在于:所述顶板(12)套设在螺纹杆(35)的外部,所述螺纹杆(35)通过螺纹孔(13)与顶板(12)螺纹连接。

4.根据权利要求3所述的一种防滑丝的螺丝,其特征在于:所述圆筒(11)套设在外套筒(21)的外部,所述圆筒(11)的中心轴线和外套筒(21)的中心轴线在同一条直线上,所述内螺纹(14)设置在外螺纹(22)的外部,所述圆筒(11)通过内螺纹(14)与外螺纹(22)螺纹连接。

5.根据权利要求4所述的一种防滑丝的螺丝,其特征在于:所述内套筒(24)套设在立柱(31)的外部且与立柱(31)滑动连接,所述内套筒(24)的中心轴线和立柱(31)的中心轴线重合,多个所述键槽(25)呈环形等间距设置在内套筒(24)的内壁上,多个所述花键(33)呈环形等间距设置在立柱(31)的圆周表面,所述花键(33)滑动安装在键槽(25)的内部。

6.根据权利要求5所述的一种防滑丝的螺丝,其特征在于:所述蝶形弹片(27)设置在外套筒(21)与立柱(31)之间,所述限位环一(26)的顶部与限位环二(34)的底部通过蝶形弹片(27)弹性连接。
