专利号: 2023233873516
申请人: 佳木斯东风农业机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-04-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

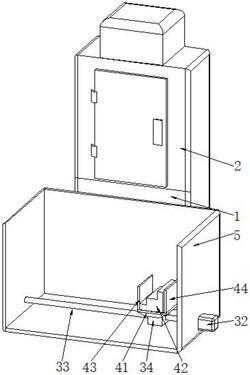

1.一种可调节用数控折弯设备,包括操作平台(1)和折弯设备(2),所述折弯设备(2)位于操作平台(1)的背面并且与其固定连接,其特征在于:所述操作平台(1)的正面固定连接有站立框台(5),所述站立框台(5)的一侧固定连接有调节组件(3),所述调节组件(3)的顶部固定连接有操作组件(4),所述操作组件(4)包括与调节组件(3)顶部固定连接的支撑板(41),所述支撑板(41)的顶部固定连接有台阶箱体(42),所述支撑板(41)顶部的左侧固定连接有左侧挡板(43),所述支撑板(41)顶部的右侧固定连接有右侧挡板(44),所述台阶箱体(42)的内部贯穿有第一操作杆(45)和第二操作杆(46),所述第一操作杆(45)和第二操作杆(46)的表面固定连接有同步板(47),所述同步板(47)的一侧固定连接有弹簧(48),所述第一操作杆(45)和第二操作杆(46)的表面活动套设有限位套(49),所述第一操作杆(45)和第二操作杆(46)的右端贯穿台阶箱体(42)并且延伸至台阶箱体(42)的右侧。

2.根据权利要求1所述的一种可调节用数控折弯设备,其特征在于:所述调节组件(3)包括与站立框台(5)右侧固定连接的电动机(32),所述电动机(32)的表面设置保护盖。

3.根据权利要求2所述的一种可调节用数控折弯设备,其特征在于:所述电动机(32)输出轴的左端通过联轴器固定连接有螺纹杆(33),所述螺纹杆(33)的表面设置加强筋。

4.根据权利要求3所述的一种可调节用数控折弯设备,其特征在于:所述螺纹杆(33)的表面螺纹连接有螺纹块(34),所述螺纹块(34)的表面设置加强筋。

5.根据权利要求4所述的一种可调节用数控折弯设备,其特征在于:所述螺纹块(34)底部固定连接有引导托板(35),所述引导托板(35)底板开设有引导槽(36)。

6.根据权利要求5所述的一种可调节用数控折弯设备,其特征在于:所述引导槽(36)的内壁活动连接有滚动球(31),所述滚动球(31)的数量设置为四颗,两两均匀对称设置。
