专利号: 2023233725957
申请人: 深圳市宏昌盛精密塑胶模具有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

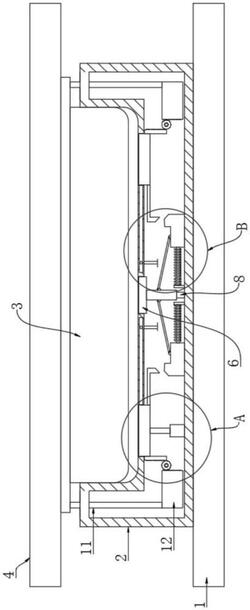

1.一种高散热易脱模的塑料制品加工模具,包括底板(1)和设置于所述底板(1)顶部的下模板(2),其特征在于,所述下模板(2)内部开设有模腔,所述模腔内设有模芯(3),所述模芯(3)的顶部固定设有顶板(4),所述下模板(2)内部开设有空腔,所述模腔的底部两侧均开设有通风孔,所述通风孔的内壁滑动嵌设有封板(5),所述模腔的底部中端开设有推料孔,所述推料孔内设有推料板(6),所述推料板(6)的底部固定设有套管(7),所述套管(7)的内壁滑动穿设有套杆(8),所述套杆(8)和空腔的内壁底部固定连接;

所述模腔的底端内部开设有两个对称设置的风道,所述风道的内部连通设有风管(9)。

2.根据权利要求1所述的高散热易脱模的塑料制品加工模具,其特征在于,所述封板(5)的底部和空腔的内壁之间固定设有伸缩杆(10),所述顶板(4)的底部两端均固定设有拉杆(11),所述拉杆(11)的下端穿进空腔并固定设有第一齿板(12),所述封板(5)的侧壁固定设有第二齿板(13),所述空腔的内壁转动设有转杆(14),所述转杆(14)的杆壁固定套设有齿轮(15),所述齿轮(15)与第一齿板(12)和第二齿板(13)啮合设置。

3.根据权利要求1所述的高散热易脱模的塑料制品加工模具,其特征在于,所述风道与通风孔连通设置,所述风管(9)与外部压缩气源连通设置。

4.根据权利要求1所述的高散热易脱模的塑料制品加工模具,其特征在于,所述空腔的内壁底部固定设有两个对称设置的固定板(16),所述固定板(16)的侧壁固定设有支撑杆(17),所述支撑杆(17)的杆壁滑动套设有移动块(18),所述支撑杆(17)的杆壁套设有弹簧(19),所述弹簧(19)的两端分别与固定板(16)和移动块(18)固定连接,所述封板(5)靠近推料板(6)的一侧固定设有推板(20),所述推板(20)和移动块(18)配合设置,所述移动块(18)和套管(7)之间共同转动设有连板(21)。

5.根据权利要求4所述的高散热易脱模的塑料制品加工模具,其特征在于,所述移动块(18)和推板(20)相靠近一侧均呈斜面设置。

6.根据权利要求4所述的高散热易脱模的塑料制品加工模具,其特征在于,所述连板(21)的两端均采用轴销与套管(7)和移动块(18)转动连接。

7.根据权利要求2所述的高散热易脱模的塑料制品加工模具,其特征在于,所述第一齿板(12)和第二齿板(13)呈上下错位设置。
