专利号: 2023233705563
申请人: 宜昌澄祥科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

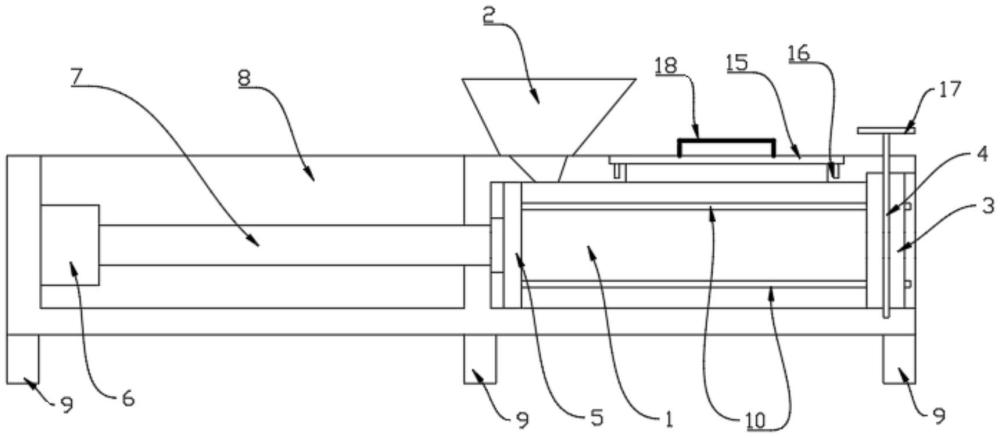

1.一种金属加工废料压块装置,其特征在于,包括:

横卧箱体,所述横卧箱体上方固定连接有与其一端连通的进料斗,另一端端面可拆卸连接有抵板;

压块,所述压块设置在所述横卧箱体内且能从其一端移动到另一端;

驱动器,所述驱动器包括伸缩杆且所述伸缩杆一端延伸到所述横卧箱体内并与所述压块背离所述抵板的一侧固定连接。

2.如权利要求1所述的金属加工废料压块装置,其特征在于,所述横卧箱体内相对的侧壁上还设置有导向槽,所述导向槽从所述横卧箱体一端延伸到另一端,且所述进料斗与所述横卧箱体连通处位于所述导向槽两端之间,所述压块的两侧还固定连接有能在对应所述导向槽内滑动的导向块。

3.如权利要求2所述的金属加工废料压块装置,其特征在于,所述横卧箱体与所述抵板之间通过长螺杆连接。

4.如权利要求3所述的金属加工废料压块装置,其特征在于,所述横卧箱体的内顶面上凹陷设置有容入槽,所述抵板的上端能进出所述容入槽。

5.如权利要求4所述的金属加工废料压块装置,其特征在于,所述横卧箱体上开设有位于所述容入槽以及所述容入槽正下方的第一螺纹穿孔和螺纹盲孔,所述抵板上设置有第二螺纹穿孔,所述长螺杆与所述第一螺纹穿孔、所述第二螺纹穿孔以及螺纹盲孔均螺纹连接。

6.如权利要求5所述的金属加工废料压块装置,其特征在于,所述导向槽的两端分别位于所述第一螺纹穿孔的两侧。

7.如权利要求1所述的金属加工废料压块装置,其特征在于,所述横卧箱体的顶面上还可拆卸连接有盖板。

8.如权利要求7所述的金属加工废料压块装置,其特征在于,所述横卧箱体上开设有位于其顶面上的检修口,所述检修口内上端设置有支撑台,所述盖板与所述支撑台搭接且还包括容入所述检修口下端的抵紧部,所述盖板与所述支撑台之间通过短螺杆连接。

9.如权利要求1‑8中任一项所述的金属加工废料压块装置,其特征在于,所述横卧箱体外还固定连接有安装槽,所述驱动器固定安装在所述安装槽内。

10.如权利要求9所述的金属加工废料压块装置,其特征在于,所述安装槽的底部以及所述横卧箱体的底部均固定连接有支撑块。
