专利号: 2023233665049
申请人: 山东清竹电力工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

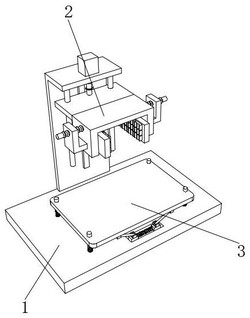

1.一种冲击测试机,包括底座(1),其特征在于:所述底座(1)的上方设置有夹持机构(2),所述夹持机构(2)的下方设置有承接机构(3),所述夹持机构(2)包括有门形架(21)、夹板(22)和防滑凹齿(23),所述门形架(21)设置在底座(1)的上方,所述夹板(22)设置在门形架(21)的内部,所述夹板(22)有两个,所述防滑凹齿(23)固定安装在夹板(22)的一侧外壁上,所述承接机构(3)包括有阻尼器(31)、支撑杆(32)和承接板(33),所述阻尼器(31)固定安装在底座(1)的顶部,所述支撑杆(32)固定安装在底座(1)的顶部,所述承接板(33)活动安装在支撑杆(32)的外壁上,所述承接板(33)的底部与阻尼器(31)的顶部固定连接。

2.根据权利要求1所述的一种冲击测试机,其特征在于:所述底座(1)的顶部固定安装有折形板(24),所述折形板(24)的顶部固定安装有气缸(241),所述折形板(24)的一侧外壁上固定安装有测量尺(242),所述气缸(241)的输出轴与折形板(24)的内壁活动连接。

3.根据权利要求2所述的一种冲击测试机,其特征在于:所述折形板(24)的一侧外壁上固定安装有稳定杆(25),所述稳定杆(25)的外壁上活动安装有升降板(26),所述升降板(26)的顶部与气缸(241)的输出轴固定连接,所述升降板(26)的一侧外壁与门形架(21)的一侧外壁固定连接。

4.根据权利要求1所述的一种冲击测试机,其特征在于:所述门形架(21)的内壁活动安装有双向螺纹杆(27),所述夹板(22)的一侧外壁上固定安装有滑板(28),所述滑板(28)的外壁与门形架(21)的内壁活动连接,所述滑板(28)的内壁与双向螺纹杆(27)的外壁活动连接。

5.根据权利要求1所述的一种冲击测试机,其特征在于:所述底座(1)的顶部开设有滑槽(34),所述滑槽(34)的内壁活动安装有挤压块(35),所述挤压块(35)的顶部活动安装有铰接杆(36)。

6.根据权利要求5所述的一种冲击测试机,其特征在于:所述铰接杆(36)的一端与承接板(33)的底部活动连接,所述挤压块(35)的一侧外壁上固定安装有第一弹簧(37)。

7.根据权利要求1所述的一种冲击测试机,其特征在于:所述支撑杆(32)的外壁上活动套设有第二弹簧(38),所述第二弹簧(38)的顶端与承接板(33)的底部固定连接,所述第二弹簧(38)的底端与底座(1)的顶部固定连接。
