专利号: 2023233542265
申请人: 上海泓建建筑工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

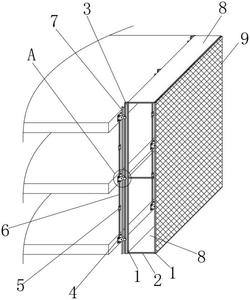

1.一种升降式爬架,包括爬架本体和设置在建筑外墙的若干个支座(4),其特征在于,所述爬架本体的一侧固定连接有若干个滑轨杆(3),所述支座(4)的一侧固定连接有支座件(10),所述支座件(10)的一侧固定连接有U型件(12),所述滑轨杆(3)的一部分处于U型件(12)的内部,所述支座(4)的四个角处均贯穿有预埋螺栓(15),所述预埋螺栓(15)预埋于建筑外墙内,且预埋螺栓(15)上套设有两个相匹配的双螺帽(16),所述支座件(10)上开设有加固孔(17),且支座件(10)的前侧贯穿有加固螺栓(18),所述加固孔(17)的内部穿过有加固杆(7),所述加固杆(7)上开设有若干个螺纹孔(19),所述加固螺栓(18)与支座件(10)通过螺纹连接,且加固螺栓(18)的后端处于螺纹孔(19)的内部,所述加固螺栓(18)与螺纹孔(19)相适配。

2.根据权利要求1所述的一种升降式爬架,其特征在于,竖向每两个所述支座(4)之间均设置有应变片(5),所述应变片(5)的顶部和底部对称固定安装有检测杆(6),所述检测杆(6)远离应变片(5)的一端与支座(4)固定安装。

3.根据权利要求1所述的一种升降式爬架,其特征在于,所述爬架本体包括有若干个立杆(1)和若干个横杆(2),所述横杆(2)固定连接在两个所述立杆(1)之间,水平每两个所述横杆(2)之间固定连接有X型加固件(11)。

4.根据权利要求1所述的一种升降式爬架,其特征在于,所述爬架本体内部固定安装有电葫芦,所述电葫芦用于爬架本体的升降。

5.根据权利要求1所述的一种升降式爬架,其特征在于,所述滑轨杆(3)的前后侧对称开设有滑槽(13),所述U型件(12)的前后侧内壁对称固定连接有滑块(14),所述滑块(14)处于滑槽(13)的内部,所述滑块(14)的三个外壁均开设有凹槽(20),所述凹槽(20)的内部转动连接有滚轮(21),所述滚轮(21)的一侧处于凹槽(20)的外部并与滑槽(13)的内壁接触。

6.根据权利要求3所述的一种升降式爬架,其特征在于,所述横杆(2)和X型加固件(11)的顶部固定安装有脚手板(8)。

7.根据权利要求1所述的一种升降式爬架,其特征在于,所述爬架本体的一侧固定安装有安全网板(9)。
