专利号: 2023233167560
申请人: 河南富雪制冷科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

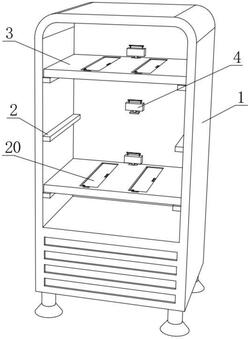

1.一种具有内部空间可调的冷冻柜,包括柜体(1),所述柜体(1)的内壁固定连接有支撑板(2),所述支撑板(2)的顶部设置有分隔板(3),其特征在于,所述柜体(1)的内部设置有用于固定分隔板(3)的稳固组件;

所述稳固组件包括固定安装在柜体(1)内壁的固定板(4),所述固定板(4)的内壁开设有安装槽,所述安装槽的内顶壁固定连接有抵触弹簧(5),所述抵触弹簧(5)的端部固定连接有延伸至固定板(4)外的移动杆(6),所述移动杆(6)的顶部固定有压板(7),所述分隔板(3)的顶部开设有与压板(7)相适配的压槽(8),所述安装槽的内壁活动连接有两个对称分布的转轴(9),每个所述转轴(9)的对称侧面分别固定连接有第一摆动杆(10)和第二摆动杆(11),所述移动杆(6)的侧面开设有与第一摆动杆(10)相适配的第一移动槽(12),所述安装槽内活动设置有两个对称分布的活动块(13),每个所述活动块(13)的侧面开设有与第二摆动杆(11)相适配的第二移动槽(14),且每个所述活动块(13)的顶部固定连接有延伸至固定板(4)外的压杆(15),两个压杆(15)之间固定连接有推杆(16)。

2.根据权利要求1所述的一种具有内部空间可调的冷冻柜,其特征在于,所述安装槽的内壁固定连接有复位弹簧(17),所述复位弹簧(17)的端部与活动块(13)的底部固定连接。

3.根据权利要求2所述的一种具有内部空间可调的冷冻柜,其特征在于,所述安装槽的内壁固定连接有导向杆(18),所述活动块(13)的侧面固定连接有活动套设在导向杆(18)外表面的滑套(19)。

4.根据权利要求1所述的一种具有内部空间可调的冷冻柜,其特征在于,所述分隔板(3)的顶部开设有若干容纳槽,所述容纳槽内设置有用于对空间进行分隔的调节部件。

5.根据权利要求4所述的一种具有内部空间可调的冷冻柜,其特征在于,所述调节部件包括活动设置在容纳槽内的挡板(20),所述挡板(20)的侧面固定连接有固定轴(21),所述容纳槽的内壁开设有用于对固定轴(21)的端部进行活动连接的活动槽(26)。

6.根据权利要求5所述的一种具有内部空间可调的冷冻柜,其特征在于,所述活动槽(26)的内部设置有用于对固定轴(21)进行固定的固定件。

7.根据权利要求6所述的一种具有内部空间可调的冷冻柜,其特征在于,所述固定件包括固定安装在固定轴(21)外表面的方形块(22),所述活动槽(26)的内部活动连接有与方形块(22)相适配的卡环(23),所述卡环(23)的侧面固定连接有压缩弹簧(24),所述压缩弹簧(24)的端部与活动槽(26)的内壁固定连接,且所述卡环(23)的顶部固定连接有拉杆(25),所述分隔板(3)的顶部开设有与拉杆(25)相适配的条形槽。
