专利号: 2023233133314
申请人: 内蒙古瑞大建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

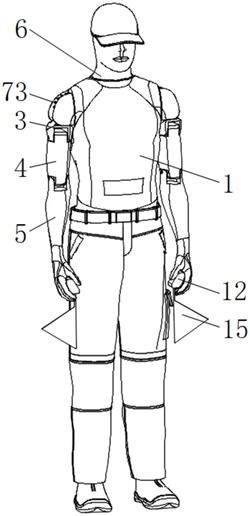

1.一种道路维修导流指引假人,其特征在于:包括假人主体(1)、大臂(4)、伸展组件(7)和颈部扭转组件(8);

假人主体(1):其外表面穿套有工作服(2),所述假人主体(1)的颈部(6)下表面设有连接轴(11),所述连接轴(11)与假人主体(1)的上躯顶端内部转动连接,所述假人主体(1)的上端内部设有空腔(10),所述空腔(10)的上端左右两侧均通过销轴转动连接有肩关节(3),所述大臂(4)的内部均设有联动组件(9),所述大臂(4)的上端分别通过联动组件(9)与竖向对应的肩关节(3)下端转动连接,所述大臂(4)的下端均通过联动组件(9)转动连接有小臂(5),所述小臂(5)的下端均设有假手;

伸展组件(7):设置于空腔(10)的内部中部,所述伸展组件(7)分别与两个肩关节(3)的上端固定连接;

颈部扭转组件(8):设置于空腔(10)的内部上端,所述颈部扭转组件(8)与连接轴(11)的下端固定连接;

其中:还包括蓄电池(17)和单片机(18),所述蓄电池(17)和单片机(18)均设置于空腔(10)的内部下端,所述蓄电池(17)的输出端电连接单片机(18)的输入端,所述单片机(18)分别与伸展组件(7)、颈部扭转组件(8)和联动组件(9)电性连接。

2.根据权利要求1所述的一种道路维修导流指引假人,其特征在于:所述伸展组件(7)包括支撑板一(71)、电动推杆(72)、齿牙一(73)、凵型座(74)和齿牙二(75),所述支撑板一(71)设置于空腔(10)的前后内壁之间中部,所述支撑板一(71)的上表面中部设有电动推杆(72),所述电动推杆(72)的推杆顶端设有凵型座(74),所述凵型座(74)分别与空腔(10)的前后内壁滑动连接,所述凵型座(74)的左右侧面均阵列设有齿牙二(75),所述齿牙一(73)分别环形阵列设置于肩关节(3)的上端外弧面,所述齿牙二(75)分别与相邻的齿牙一(73)啮合连接,所述电动推杆(72)的输入端电连接单片机(18)的输出端。

3.根据权利要求1所述的一种道路维修导流指引假人,其特征在于:所述颈部扭转组件(8)包括支撑板二(81)、立板(82)、转辊(83)、连杆(84)、滑柱(85)、电机一(86)和螺旋导向槽(87),所述支撑板二(81)设置于空腔(10)的前后内壁之间上端,所述支撑板二(81)的上表面后端对称设有立板(82),两个立板(82)之间转动连接有转辊(83),左侧的立板(82)左侧面设有电机一(86),所述电机一(86)的输出轴与转辊(83)的左端固定连接,所述转辊(83)的外弧面设有闭合的螺旋导向槽(87),所述连杆(84)的前端固定连接于连接轴(11)的下表面,所述连杆(84)的后端下表面设有滑柱(85),所述滑柱(85)的下端与螺旋导向槽(87)的上端内部滑动连接,所述电机一(86)的输入端电连接单片机(18)的输出端。

4.根据权利要求1所述的一种道路维修导流指引假人,其特征在于:所述联动组件(9)包括转轴一(91)、转轴二(92)、电机二(93)、同步轮(94)和同步带(95),所述转轴一(91)分别转动连接于大臂(4)的下端,所述转轴一(91)的两端分别与竖向对应的小臂(5)上端固定连接,所述转轴二(92)分别转动连接于大臂(4)的上端,所述转轴二(92)的外侧端头分别与竖向对应的肩关节(3)下端固定连接,所述大臂(4)的上端内部均固定连接有电机二(93),所述电机二(93)的输出轴分别与相邻的转轴二(92)内侧端头固定连接,所述转轴一(91)和转轴二(92)的外弧面均设有同步轮(94),竖向对应的两个同步轮(94)之间通过同步带(95)传动连接,所述电机二(93)的输入端均电连接单片机(18)的输出端。

5.根据权利要求1所述的一种道路维修导流指引假人,其特征在于:所述假手的内部均设有安装块(12),所述安装块(12)的下端内部均设有六角槽(13),所述六角槽(13)的内部均插接有导流小旗(15)。

6.根据权利要求5所述的一种道路维修导流指引假人,其特征在于:所述六角槽(13)的内部顶壁均设有磁铁(14),所述磁铁(14)分别与导流小旗(15)上端设置的铁块磁性吸附。

7.根据权利要求1‑6中任一项所述的一种道路维修导流指引假人,其特征在于:所述工作服(2)的外表面设有反光条(16)。
