专利号: 2023233001955
申请人: 赵秀杰
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

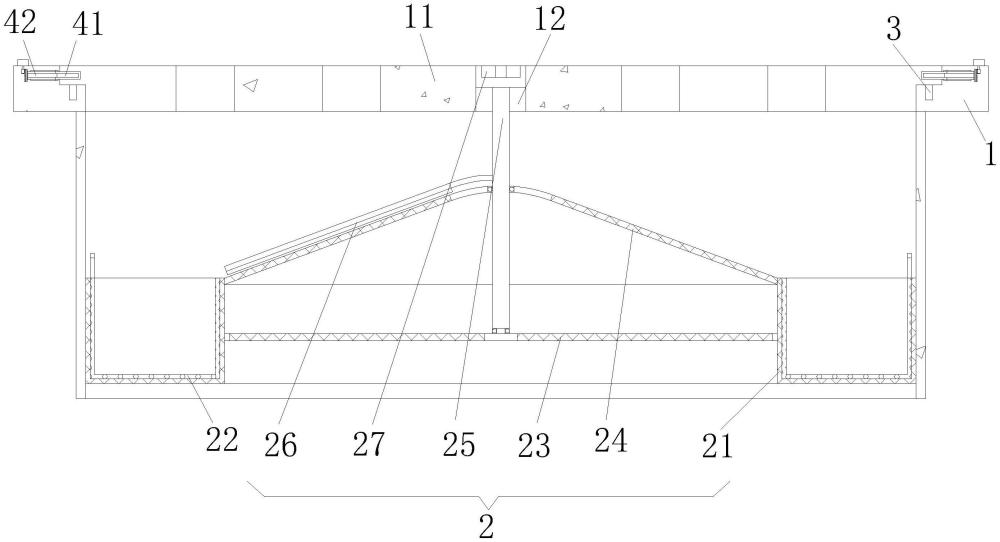

1.一种具有过滤功能的井盖,包括基座(1)和井盖主体(11),其特征在于:

所述基座(1)的内侧设置有井盖主体(11),且井盖主体(11)的中部开设有对接槽(12),所述基座(1)的内侧设置有过滤机构(2),且过滤机构(2)包括有固定网架(21)、对接网架(22)、连接网板(23)、固定网板(24)、连接杆(25)、清洁刷(26)和第一对接块(27),且基座(1)的内侧连接有固定网架(21),所述固定网架(21)的内侧对接有对接网架(22),且固定网架(21)的内部固定有连接网板(23),所述固定网架(21)在连接网板(23)的上侧连接有固定网板(24)。

2.根据权利要求1所述的一种具有过滤功能的井盖,其特征在于:所述固定网板(24)的内部贯穿有连接杆(25),且连接杆(25)通过轴承与固定网板(24)活动连接。

3.根据权利要求2所述的一种具有过滤功能的井盖,其特征在于:所述连接杆(25)的下端轴承连接网板(23)活动连接,且连接杆(25)的上端与第一对接块(27)相固定,所述第一对接块(27)与对接槽(12)相对接。

4.根据权利要求1所述的一种具有过滤功能的井盖,其特征在于:所述井盖主体(11)的下侧固定有插杆(3),所述基座(1)靠近插杆(3)的一侧开设有插槽(31),所述插杆(3)与插槽(31)相对接。

5.根据权利要求4所述的一种具有过滤功能的井盖,其特征在于:所述井盖主体(11)的外侧开设有限位槽(4),且限位槽(4)与限位杆(41)相对接,所述限位杆(41)的内部对接有限位螺杆(42),限位杆(41)与基座(1)滑动对接。

6.根据权利要求5所述的一种具有过滤功能的井盖,其特征在于:所述限位螺杆(42)通过轴承与基座(1)活动连接,所述限位杆(41)的外侧固定有滑块(43)。

7.根据权利要求6所述的一种具有过滤功能的井盖,其特征在于:所述基座(1)靠近滑块(43)的一侧开设有滑槽(44),且滑槽(44)与滑块(43)滑动对接,所述限位螺杆(42)的一端与盘齿(45)相固定。

8.根据权利要求7所述的一种具有过滤功能的井盖,其特征在于:所述盘齿(45)与齿柱(46)相对接,且齿柱(46)的上端固定有第二对接块(47),所述盘齿(45)、齿柱(46)和第二对接块(47)分别通过轴承与基座(1)活动连接。
