专利号: 2023232904023
申请人: 王璐
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

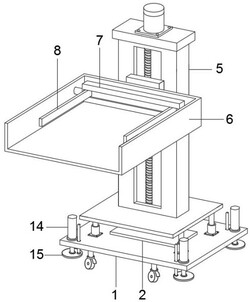

1.一种道桥施工用提升设备,包括底板(1),其特征在于:所述底板(1)顶部固定连接有第一缓冲板(2),所述第一缓冲板(2)顶部四角处固定连接有缓冲柱(3),所述缓冲柱(3)顶部固定连接有第二缓冲板(4),所述第二缓冲板(4)顶部固定连接有托板,所述托板顶部固定连接有升降箱(5),所述升降箱(5)内部设有连接块,所述连接块前侧固定连接有固定框(6),所述固定框(6)内部固定连接有夹持箱(7),所述夹持箱(7)内部设有夹持板(8)。

2.根据权利要求1所述的一种道桥施工用提升设备,其特征在于:所述第一缓冲板(2)顶部固定连接有阻尼缓冲弹簧(9),所述阻尼缓冲弹簧(9)顶部与第二缓冲板(4)底部固定连接。

3.根据权利要求1所述的一种道桥施工用提升设备,其特征在于:所述升降箱(5)顶部固定连接有第一伺服电机,所述第一伺服电机输出端固定连接有丝杆(10),所述丝杆(10)外围螺纹连接有第一螺纹套(11),所述第一螺纹套(11)两侧固定连接有第一滑套,所述第一滑套滑动连接有第一滑杆,所述第一滑杆两端与升降箱(5)内壁固定连接。

4.根据权利要求1所述的一种道桥施工用提升设备,其特征在于:所述夹持箱(7)一侧固定连接有第二伺服电机,所述第二伺服电机输出端固定连接有双向螺杆(12),所述双向螺杆(12)外围螺纹连接有第二螺纹套(13),所述第二螺纹套(13)侧壁固定连接有第二滑套,所述第二滑套内部滑动连接有第二滑杆,所述第二螺纹套(13)前侧与夹持板(8)后侧固定连接。

5.根据权利要求1所述的一种道桥施工用提升设备,其特征在于:所述底板(1)顶部四角处固定连接有电动伸缩杆(14),所述电动伸缩杆(14)末端固定连接有防滑板(15)。

6.根据权利要求5所述的一种道桥施工用提升设备,其特征在于:所述防滑板(15)底部固定连接有防滑凸点,所述防滑板(15)顶部一侧固定连接有定位杆,所述定位杆与底板(1)滑动连接,所述防滑板(15)一侧设有万向轮,所述万向轮顶部与底板(1)底部固定连接。
