专利号: 2023232753644
申请人: 洛阳理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

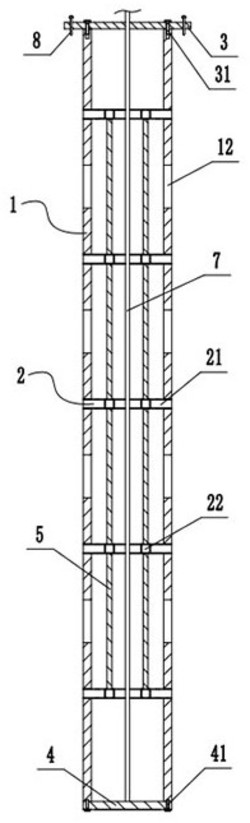

1.一种边坡支护用组合式抗滑桩,包括竖直设置的抗滑桩本体,所述抗滑桩本体为两端开口的管状结构,抗滑桩本体的顶端可拆卸固定连接有与抗滑桩本体同轴线设置的锚固盘,其特征在于:所述抗滑桩本体的底端可拆卸固定连接有与抗滑桩本体同轴线设置的固定板,且抗滑桩本体为分体式结构,抗滑桩本体包括两个U型管,两个U型管的U型开口相对设置,且每个U型管的两端分别与锚固盘、固定板可拆卸固定连接,每个U型管内由顶到底均固定连接有若干个等距分布且水平设置的骨架结构,两个U型管上的骨架结构相对设置,且位于同一个U型管内每两个相邻的骨架结构之间均安装有由玄武岩纤维材质制成的加强索。

2.根据权利要求1所述的一种边坡支护用组合式抗滑桩,其特征在于:所述骨架结构包括水平设置的第一固定管,所述第一固定管的两端分别与U型管上两个相对设置的侧壁固定连接,且第一固定管上固定连通有两根水平相对设置的第二固定管,所述第二固定管的其中一端与U型管固定连接,第二固定管的另一端与U型管的U型开口齐平,且第二固定管与第一固定管上均开设有若干个流液通孔。

3.根据权利要求2所述的一种边坡支护用组合式抗滑桩,其特征在于:所述第一固定管的两端分别与U型管上两个相对设置的外侧壁齐平,所述第二固定管远离U型管的U型开口的一端也与U型管的外侧壁齐平。

4.根据权利要求3所述的一种边坡支护用组合式抗滑桩,其特征在于:所述抗滑桩本体上由顶到底开设有若干个等距分布且水平贯穿抗滑桩本体的出液口。

5.根据权利要求1所述的一种边坡支护用组合式抗滑桩,其特征在于:所述抗滑桩本体的数量为多个,且每个抗滑桩本体内均至少设置有两根钢丝绳,所述钢丝绳的其中一端均与固定板固定连接,钢丝绳的另一端分别贯穿锚固盘后位于抗滑桩本体外,且每两个相邻抗滑桩本体上的钢丝绳之间均通过连接组件相连接。

6.根据权利要求5所述的一种边坡支护用组合式抗滑桩,其特征在于:所述连接组件包括两根并排设置的连接管,两根连接管之间固定连接,且每根连接管底面的两端均固定连接有与连接管垂直的固定杆,每根连接管的顶面上均螺纹连接有若干个沿连接管长度方向等距分布且竖直贯穿连接管的固定螺栓,所述固定杆远离连接管的一端为尖端。

7.根据权利要求1所述的一种边坡支护用组合式抗滑桩,其特征在于:所述锚固盘上竖直设置有若干根沿锚固盘周向等距分布且贯穿锚固盘的锚固杆,所述锚固杆的底端均为尖端。
