专利号: 2023232745898
申请人: 潍坊吉昌塑业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

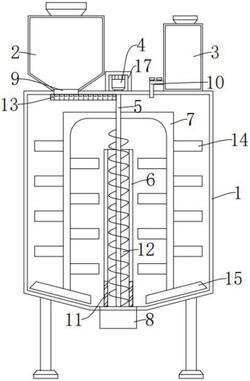

1.一种PVC膜生产用混料机,其特征在于:包括混料罐、加料仓、添加剂储存仓、搅拌电机、转轴、循环搅拌壳和搅拌杆,所述混料罐底部设有出料口,所述混料罐顶部设有进料口,所述加料仓设于混料罐顶部且通过进料口与混料罐连通,所述添加剂储存仓设于混料罐顶部,所述添加剂储存仓与混料罐之间连接有加料管,所述循环搅拌壳设于混料罐内底壁,所述循环搅拌壳为上端开口的腔体结构,所述循环搅拌壳侧壁底部设有循环进口,所述转轴上端转动设于混料罐内顶壁,所述转轴下端贯穿循环搅拌壳且转动设于循环搅拌壳内底壁,所述转轴上设有螺旋搅拌叶,所述搅拌杆设于转轴上方,所述搅拌电机设于混料罐顶部,所述搅拌电机的动力输出轴与转轴相连接。

2.根据权利要求1所述的一种PVC膜生产用混料机,其特征在于:所述转轴顶部设有封堵板,所述封堵板滑动设于混料罐内顶壁。

3.根据权利要求2所述的一种PVC膜生产用混料机,其特征在于:所述搅拌杆侧壁设有搅拌棒,所述搅拌杆底部设有刮板。

4.根据权利要求3所述的一种PVC膜生产用混料机,其特征在于:所述混料罐为夹层加热罐。

5.根据权利要求4所述的一种PVC膜生产用混料机,其特征在于:所述加料管上设有电磁阀和流量阀。

6.根据权利要求5所述的一种PVC膜生产用混料机,其特征在于:所述混料罐上设有控制显示屏,所述搅拌电机、电磁阀和流量阀均与控制显示屏电性连接。

7.根据权利要求6所述的一种PVC膜生产用混料机,其特征在于:所述搅拌电机上设有防护罩。

8.根据权利要求7所述的一种PVC膜生产用混料机,其特征在于:所述添加剂储存仓上设有液面观察窗和刻度线。
