专利号: 2023232680408
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

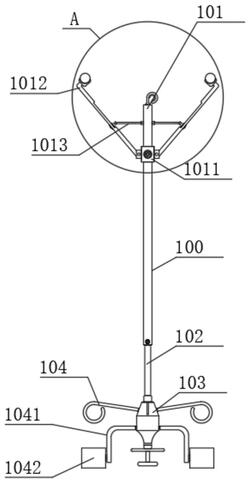

1.一种输液架,包括输液架主体(100),所述输液架主体(100)包括挂杆(101)、吊杆(102)、连接头(103)与挂钩(104),所述吊杆(102)滑动连接在挂杆(101)的内部,且所述吊杆(102)与挂杆(101)通过固定旋钮固定连接,所述连接头(103)设置在吊杆(102)的底端,所述挂钩(104)通过螺纹结构旋合连接有挂钩(104),其特征在于:所述输液架主体(100)上还设置有:支撑稳定机构,且该支撑稳定机构包括支撑连接组件、加强固定组件与滚动组件,所述支撑连接组件设置在挂杆(101)的顶端,所述加强固定组件设置在支撑连接组件与挂杆(101)的连接处,所述滚动组件设置在支撑连接组件的端部;

卡合安装机构,且该卡合安装机构包括连接组件与弹性卡合组件,所述连接组件设置在连接头(103)的侧面,所述弹性卡合组件设置在连接组件的内表面。

2.根据权利要求1所述的一种输液架,其特征在于:所述支撑连接组件包括通过螺栓固定安装在挂杆(101)顶端的固定套筒(1011),所述固定套筒(1011)的两侧均通过连接销固定安装有支撑杆(1012)。

3.根据权利要求2所述的一种输液架,其特征在于:两个所述支撑杆(1012)相互对称设置,且所述支撑杆(1012)的端部与挂杆(101)的顶端通过所述固定套筒(1011)固定连接。

4.根据权利要求2所述的一种输液架,其特征在于:所述加强固定组件包括滑动连接在支撑杆(1012)内部的滑块(1015),所述滑块(1015)的端部与挂杆(101)的顶端侧面通过连接销固定安装有加强连接杆(1013)。

5.根据权利要求4所述的一种输液架,其特征在于:所述滑块(1015)与支撑杆(1012)的内部通过螺钉固定连接,且所述滑块(1015)与挂杆(101)顶端通过加强连接杆(1013)固定连接。

6.根据权利要求2所述的一种输液架,其特征在于:所述滚动组件包括滚动连接在支撑杆(1012)端部的滚珠(1014),且所述滚珠(1014)的外表面延伸至支撑杆(1012)的端部表面。

7.根据权利要求1所述的一种输液架,其特征在于:所述连接组件包括通过螺纹结构旋合连接在连接头(103)侧面位于挂钩(104)下表面的固定杆(1041),所述固定杆(1041)的端部通过螺钉固定连接。

8.根据权利要求7所述的一种输液架,其特征在于:所述弹性卡合组件包括通过胶液粘合固定在固定环(1042)内表面的弹性板(1043),所述弹性板(1043)顶端表面弹性连接有卡板(1044)。
