专利号: 2023232602409
申请人: 江苏国创环保科技孵化器有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种厌氧环流反应器装置,其特征在于,包括:

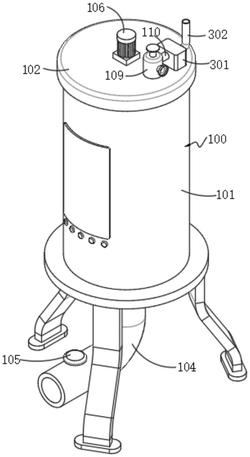

主体反应器单元(100),其包括反应器罐体(101)以及与反应器罐体(101)匹配的罐盖(102),所述反应器罐体(101)侧壁一端固定连通有进污管(103),且反应器罐体(101)下端固定连通有匹配的排泥管(104),所述排泥管(104)上安装有匹配的截止阀(105),所述罐盖(102)上固定安装有与反应器罐体(101)连通的气液分离器(109),所述气液分离器(109)上固定连通有排气管(110),所述罐盖(102)上侧壁中心处固定安装有调速电机(106),所述调速电机(106)输出轴向下贯穿罐盖(102)卡接有转杆(107);

均匀加热单元(200),其包括多组固定安装在转杆(107)上的搅拌杆(202)以及镶嵌安装在搅拌杆(202)内部的电加热柱(204),所述搅拌杆(202)外侧壁远离转杆(107)的一端固定连接有位置对称的侧翼壳(203),所述侧翼壳(203)内设置有对应的电加热丝(205),所述电加热丝(205)贯穿搅拌杆(202)与电加热柱(204)固定连接,所述反应器罐体(101)内壁镶嵌安装有环形加热板(201)。

2.根据权利要求1所述的一种厌氧环流反应器装置,其特征在于:所述反应器装置还包括气体处理单元(300),其包括固定安装在罐盖(102)上侧壁的气体过滤壳(301),所述气体过滤壳(301)与排气管(110)连通,且气体过滤壳(301)另一端固定连通有排气嘴(302),所述气体过滤壳(301)内固定安装有过滤网(303)、活性炭过滤层(304)和干燥过滤层(305),所述活性炭过滤层(304)位于过滤网(303)和干燥过滤层(305)之间,且过滤网(303)靠近排气管(110)设置。

3.根据权利要求1所述的一种厌氧环流反应器装置,其特征在于:所述转杆(107)下端固定连接有螺旋输送杆(108),所述螺旋输送杆(108)与排泥管(104)匹配设置,所述排泥管(104)设置成L型。

4.根据权利要求1所述的一种厌氧环流反应器装置,其特征在于:所述反应器罐体(101)内设置有多组分隔板(111),多组所述分隔板(111)上贯穿设置有多组均匀分布的渗液孔。

5.根据权利要求1所述的一种厌氧环流反应器装置,其特征在于:所述进污管(103)顶端固定连通有加料斗,且进污管(103)设置成多级折弯型。

6.根据权利要求1所述的一种厌氧环流反应器装置,其特征在于:所述反应器罐体(101)侧壁镶嵌设置有透明观察窗,且罐盖(102)与反应器罐体(101)连接处垫设有隔热密封圈。
