专利号: 2023232591283
申请人: 上海信欣通信有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

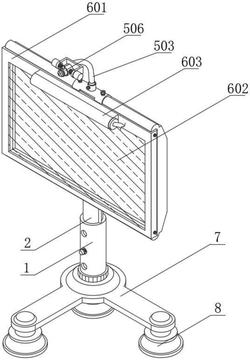

1.一种升降式计算机显示器,包括插接在固定柱(1)内壁可升降的升降柱(2),其特征在于,所述升降柱(2)的顶端卡接有可转动的转板(3),所述转板(3)的内壁卡接有可转动的支板(4),所述支板(4)的一侧通过螺栓连接有可拆卸的显示器组件(5),所述显示器组件(5)的一侧卡接有可拆卸的保护罩组件(6);

所述显示器组件(5)包括显示器本体(501)、连接板(502)、金属软管(503)、固定框(504)、卡板(505)和摄像头(506);

所述保护罩组件(6)包括保护罩(601)、玻璃视窗(602)、灯罩(603)和灯管(604)。

2.根据权利要求1所述的升降式计算机显示器,其特征在于,所述固定柱(1)的底端固定连接有可支撑的底板(7),所述底板(7)的下表面固定连接有可防滑的橡胶垫(8)。

3.根据权利要求1所述的升降式计算机显示器,其特征在于,所述升降柱(2)外表面的底部设有卡紧弹簧,所述卡紧弹簧远离所述升降柱(2)的一端固定连接有可限位的卡钮,所述卡钮卡接在所述固定柱(1)的内部。

4.根据权利要求1所述的升降式计算机显示器,其特征在于,所述升降柱(2)的顶端设有抵紧螺栓,所述抵紧螺栓贯穿所述升降柱(2)的一端螺纹穿设在所述转板(3)的内壁。

5.根据权利要求1所述的升降式计算机显示器,其特征在于,所述支板(4)的一侧设有可拆卸的紧固螺帽,所述紧固螺帽的一侧抵紧在所述转板(3)的表面。

6.根据权利要求1所述的升降式计算机显示器,其特征在于,所述连接板(502)通过螺栓连接在显示器本体(501)上表面的中部,所述金属软管(503)的底端通过螺栓连接在所述连接板(502)上表面的中部,所述金属软管(503)远离所述连接板(502)的一端固定连接在所述固定框(504)的一侧。

7.根据权利要求1所述的升降式计算机显示器,其特征在于,所述固定框(504)的内壁设有复位弹簧,所述复位弹簧远离所述固定框(504)的一端固定连接在所述卡板(505)的一侧,所述摄像头(506)的外表面抵紧在所述卡板(505)的一侧。

8.根据权利要求1所述的升降式计算机显示器,其特征在于,所述玻璃视窗(602)固定连接在所述保护罩(601)的内壁,所述灯罩(603)固定连接在所述保护罩(601)侧面的顶部,所述灯管(604)卡接在所述灯罩(603)的内壁。
