专利号: 2023232528275
申请人: 济南嗒屿凛铭网络科技服务有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

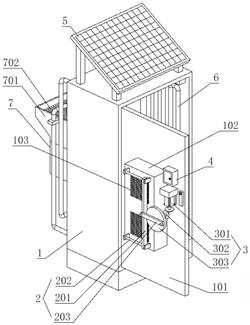

1.一种服务器节能降温装置,包括:服务器机柜;所述服务器机柜内侧前部转动连接有柜门,且柜门前端面中部呈上下对称状开设有两个圆形通孔,并且每个圆形通孔内部均安装有一个散热风扇,柜门前端面位于两个圆形通孔外侧固定安装有降温壳罩;其特征在于,所述降温壳罩前端面设置有扫尘机构;所述柜门前端面右侧安装有驱动机构,且柜门前端面右侧上部安装有控制盒;所述服务器机柜顶部安装有太阳能光伏板件,且服务器机柜内部设置有水冷组件;所述服务器机柜后端面安装有集水箱,且服务器机柜顶部位于太阳能光伏板件下方安装有蓄电池;所述控制盒内部安装有定时控制器,且定时控制器与蓄电池电性连接。

2.根据权利要求1所述的一种服务器节能降温装置,其特征在于:所述降温壳罩前端面开设有两个方形通口,且每个方形通口内部均固定镶嵌有一个防尘网。

3.根据权利要求2所述的一种服务器节能降温装置,其特征在于:所述扫尘机构包括扫尘刷、横向导杆和连杆,所述扫尘刷上下两端均滑动连接有固定在降温壳罩前端面的一根横向导杆;所述扫尘刷前端面中部通过转轴转动连接有连杆,且扫尘刷的刷毛与两个防尘网前侧面接触。

4.根据权利要求3所述的一种服务器节能降温装置,其特征在于:所述驱动机构包括驱动电机、传动轴和驱动盘,所述驱动电机固定安装在柜门前端面右侧,且驱动电机的转轴下端固定连接有第一锥齿轮,并且驱动电机上部设置有遮雨罩;所述传动轴转动连接在降温壳罩右端面,且传动轴前端两端分别固定安装有驱动盘和第二锥齿轮,并且第二锥齿轮与第一锥齿轮啮合,驱动盘前端面边缘处通过转轴与连杆另一端转动连接。

5.根据权利要求4所述的一种服务器节能降温装置,其特征在于:所述水冷组件包括输水泵、三通管件、输水管、回水管、方形管和蛇形管,所述输水泵固定安装在服务器机柜后端面,且输水泵的吸水口与集水箱的出水口连接;所述输水泵的出水口连接有三通管件,且三通管件下部两端均连接有一根输水管,两根输水管前端贯穿服务器机柜后侧壁上部,且两根输水管前端均连接有一个方形管;所述回水管的数量为两根,且两根回水管前端贯穿服务器机柜后侧壁下部,两根回水管前端均连接有一个方形管,且四个方形管分别固定安装在服务器机柜内部左右两侧面;每上下两个所述方形管之间均连接有一根蛇形管;所述输水泵、驱动电机均与定时控制器电性连接。

6.根据权利要求5所述的一种服务器节能降温装置,其特征在于:所述集水箱上端固定安装有集雨罩,且集雨罩内部固定安装有过滤网板。

7.根据权利要求6所述的一种服务器节能降温装置,其特征在于:两根所述回水管上端均位于集雨罩上方。
