专利号: 2023232519581
申请人: 舟山天齐科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-06-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

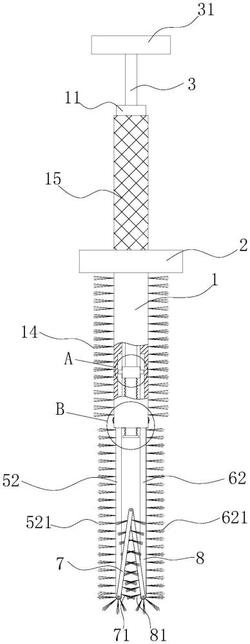

1.一种实验用锥形瓶的清洗装置,其特征在于,包括:圆管(1),所述圆管(1)的中部设有橡胶凸沿(2),位于橡胶凸沿(2)下方的圆管(1)侧壁上设有第一毛刷(14);

第一缺口槽(12)和第二缺口槽(16),所述第一缺口槽(12)和第二缺口槽(16)对称开设在圆管(1)的下端边沿上;

第一转轴(5),所述第一转轴(5)水平转动设置在第一缺口槽(12)内,所述第一转轴(5)上固设有第一橡胶杆(52),所述第一转轴(5)远离圆管(1)的一侧设有第二毛刷(521),初始状态,所述第一橡胶杆(52)的长度方向和圆管(1)的长度方向一致;

第二转轴(6),所述第二转轴(6)水平转动设置在第二缺口槽(16)内,所述第二转轴(6)上固设有第二橡胶杆(62),所述第二转轴(6)远离圆管(1)的一侧设有第三毛刷(621),初始状态,所述第二橡胶杆(62)的长度方向和圆管(1)的长度方向一致;

驱动机构,所述驱动机构设置在圆管(1)的下端,所述驱动机构能够使第一橡胶杆(52)和第二橡胶杆(62)相向和相背转动,并将第一橡胶杆(52)和第二橡胶杆(62)固定在任意位置。

2.根据权利要求1所述的一种实验用锥形瓶的清洗装置,其特征在于,所述驱动机构包括:

齿条(4),所述圆管(1)内滑动设置有连接块(32),所述齿条(4)垂直固设在连接块(32)的下侧面上,所述齿条(4)的两侧边均设有齿牙,所述齿条(4)的下端伸出圆管(1)的下端且端部固设有限位板(41);

第一齿轮(51)和第二齿轮(61),所述第一齿轮(51)同轴固设在第一转轴(5),所述第二齿轮(61)同轴固设在第二转轴(6)上,所述第一齿轮(51)和第二齿轮(61)分别与齿条(4)两侧的齿牙啮合连接;

推动结构,所述推动结构设置在圆管(1)上,所述推动结构能够推动连接块(32)沿着圆管(1)上下滑动。

3.根据权利要求2所述的一种实验用锥形瓶的清洗装置,其特征在于,所述推动结构包括:

螺母(11),所述螺母(11)同轴固设在圆管(1)的上端;

螺杆(3),所述螺杆(3)螺纹连接在螺母(11)上,所述螺杆(3)的下端伸入到圆管(1)内且端部与连接块(32)的上侧面转动连接,所述螺杆(3)的上端伸出螺母(11)且端部固设有手柄(31)。

4.根据权利要求3所述的一种实验用锥形瓶的清洗装置,其特征在于,所述圆管(1)的内侧壁上沿长度方向设有滑槽(13),所述连接块(32)上设有滑块(321),所述滑块(321)滑动设置在滑槽(13)内。

5.根据权利要求4所述的一种实验用锥形瓶的清洗装置,其特征在于,所述第一橡胶杆(52)远离第一缺口槽(12)的一端铰接有第三橡胶杆(7),所述第二橡胶杆(62)远离第二缺口槽(16)的一端铰接有第四橡胶杆(8),所述第三橡胶杆(7)的另一端与第四橡胶杆(8)的另一端铰接在一起,所述第三橡胶杆(7)和第四橡胶杆(8)的相对侧面上分别设有第四毛刷(71)和第五毛刷(81),当第一橡胶杆(52)和第二橡胶杆(62)均呈竖直状态时,所述第三橡胶杆(7)和第四橡胶杆(8)位于第一橡胶杆(52)和第二橡胶杆(62)之间且夹角呈锐角。

6.根据权利要求1所述的一种实验用锥形瓶的清洗装置,其特征在于,位于橡胶凸沿(2)上方的圆管(1)外侧设有橡胶层(15)。
