专利号: 2023232513848
申请人: 广东恒科翔电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

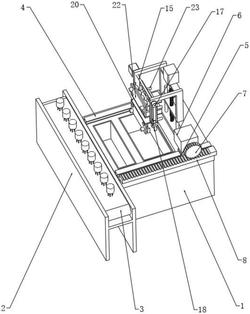

1.一种电感线圈浸锡装夹机构,包括浸锡台体(1)和支撑台(2);其特征在于:所述浸锡台体(1)上表面的左右两侧均安装有导轨(4),两个所述导轨(4)的外壁均滑动安装有滑轨(5),两个所述滑轨(5)的上表面共同安装有支撑板(9),所述支撑板(9)上表面的右侧安装有第一电机(6),所述第一电机(6)的输出端安装有主动轮(7),所述浸锡台体(1)的右侧表面安装有齿轮板(8),所述齿轮板(8)外壁的一侧通过凸齿与主动轮(7)外壁的一侧啮合连接,所述支撑板(9)上表面的左右两侧均安装有限位杆(10),两个所述限位杆(10)的杆壁共同滑动安装有安装架(11),所述安装架(11)的内壁螺纹安装有丝杆(12),所述丝杆(12)的下端与支撑板(9)的上表面转动连接,所述丝杆(12)的上端安装有第二电机(13),所述安装架(11)内壁的前侧转动安装有两个传动轴(15),上侧所述传动轴(15)的轴壁设置有传动组件,两个所述传动轴(15)的轴壁共同设置有夹持组件,所述支撑台(2)的内部设置有输送装置(3)。

2.根据权利要求1所述的一种电感线圈浸锡装夹机构,其特征在于:所述传动组件包括两个皮带轮(17),两个所述皮带轮(17)的内壁均分别与对应传动轴(15)的轴壁固定,两个所述皮带轮(17)共同通过齿轮带(18)转动连接,上侧所述传动轴(15)的左端安装有第三电机(16)。

3.根据权利要求2所述的一种电感线圈浸锡装夹机构,其特征在于:所述夹持组件包括两个安装块(19),两个所述安装块(19)的内壁均与对应传动轴(15)的轴壁固定,两个所述安装块(19)的上下两侧表面分别共同通过安装有L型板(20),两个所述L型板(20)为对称设置,所述L型板(20)的后侧表面安装有夹持气缸(21),所述夹持气缸(21)的输出端安装有夹板(22),所述夹板(22)前侧表面的左右两侧均开设有固定孔,两个所述固定孔的内部均设置有限位组件。

4.根据权利要求3所述的一种电感线圈浸锡装夹机构,其特征在于:所述限位组件包括两个限位柱(23),两个所述限位柱(23)分别滑动安装在对应固定孔的内壁,两个所述限位柱(23)的后端通过均通过贯穿L型板(20)内壁的后侧并延伸至外部。

5.根据权利要求3所述的一种电感线圈浸锡装夹机构,其特征在于:所述第二电机(13)和第三电机(16)外壁的一侧均与安装架(11)外壁的一侧固定,所述夹板(22)的下表面与L型板(20)内壁的下方相贴合。

6.根据权利要求3所述的一种电感线圈浸锡装夹机构,其特征在于:两所述夹板(22)的前侧表面均开设有两个限位口(24),多个所述限位口(24)的内壁均滑动安装有滑动杆(25),对应一组所述滑动杆(25)的后端共同安装有夹持台(29)。

7.根据权利要求6所述的一种电感线圈浸锡装夹机构,其特征在于:多个所述滑动杆(25)的前端均安装有挡块(26),多个所述挡块(26)的前侧表面均安装有限位弹簧(27),多个所述限位弹簧(27)的前端均安装有限位筒(28),多个所述限位筒(28)的后端分别与对应夹板(22)的前侧表面固定,多个所述挡块(26)分别滑动安装在对应限位筒(28)的内壁。
