专利号: 2023232092980
申请人: 舞钢市中材发昌新型材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

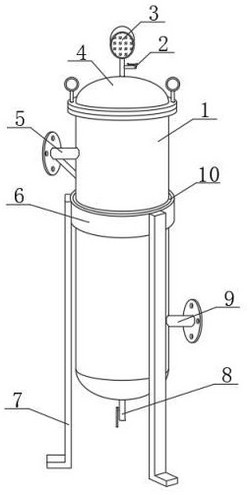

1.一种固化剂生产用原材料过滤设备,其特征在于,包括罐体(1),所述罐体(1)的上端位置处安装有顶盖(4),所述顶盖(4)的上端位置处安装有用于监测罐体(1)内部压力的压力表(3),所述压力表(3)通过右端位置处的排气阀(2)将压力进行释放,所述罐体(1)的下端中间位置处设置有可将内部的过滤掉的污水进行排放排污阀(8),所述罐体(1)的外壁在位于中间上方位置处固定有固定环(10),所述固定环(10)的左右两端中间位置处安装有辊轮(15),所述固定环(10)通过辊轮(15)在位于外壁位置处套接有转动环(6),所述转动环(6)通过位于内壁位置处的滑槽(16)与固定环(10)进行安装,所述转动环(6)的外壁位置处固定有对罐体(1)进行支撑的支撑脚(7),所述罐体(1)通过位于左端上方位置处的进料口(5)将材料输送到罐体(1)的内部,所述进料口(5)的下端位置处设置有底部流通管道(11),所述进料口(5)的内壁在位于上方位置处固定有弧形导流板(13),所述弧形导流板(13)的下端位置处固定有用于过滤的过滤网(12),所述罐体(1)将过滤完成的材料通过位于右端位置处的出料口(9)进行排放,所述罐体(1)通过内部位置处的滤芯(14)进行过滤。

2.根据权利要求1所述的一种固化剂生产用原材料过滤设备,其特征在于:所述压力表(3)可对罐体(1)内部的压力进行监测,所述压力表(3)的压力显示过高时可通过排气阀(2)进行排放。

3.根据权利要求1所述的一种固化剂生产用原材料过滤设备,其特征在于:所述顶盖(4)通过位于上端左右两侧位置处的螺栓与罐体(1)进行安装,所述顶盖(4)在打开时可对罐体(1)内部的滤芯(14)进行清理。

4.根据权利要求3所述的一种固化剂生产用原材料过滤设备,其特征在于:所述滤芯(14)对进料口(5)输送进来的流体进行过滤,所述滤芯(14)将过滤完成的材料通过出料口(9)进行排放。

5.根据权利要求4所述的一种固化剂生产用原材料过滤设备,其特征在于:所述排污阀(8)在打开时可对滤芯(14)过滤掉的污水进行排放,所述进料口(5)与出料口(9)的外侧端面位置处均设置有用于与外部管道连接的法兰。

6.根据权利要求5所述的一种固化剂生产用原材料过滤设备,其特征在于:所述进料口(5)通过位于内侧位置处的弧形导流板(13)和过滤网(12)可引导大的杂质物通过底部流通管道(11)进入到罐体(1)的内部。

7.根据权利要求1所述的一种固化剂生产用原材料过滤设备,其特征在于:所述固定环(10)固定在罐体(1)的外壁位置处,所述固定环(10)通过辊轮(15)与转动环(6)内壁位置处的滑槽(16)卡接在一起。

8.根据权利要求7所述的一种固化剂生产用原材料过滤设备,其特征在于:所述转动环(6)通过滑槽(16)可沿着固定环(10)的外壁进行滑动。
