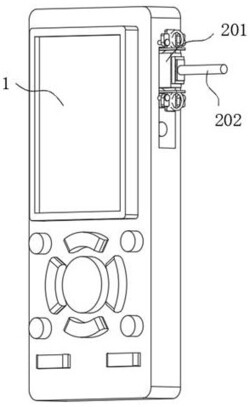

1.一种便于拔插的无线网络测试仪,包括测试仪外壳(1),其右侧开设的凹槽内上端设置有第一接线端子(4),且所述测试仪外壳(1)右侧开设的凹槽内下端设置有第二接线端子(5);
其特征在于,还包括:
充电组件(2),与所述第一接线端子(4)相互贴合,且所述充电组件(2)与所述测试仪外壳(1)右侧开设的凹槽紧密贴合;
限位组件(3),安装在所述测试仪外壳(1)的右侧表面。
2.根据权利要求1所述的一种便于拔插的无线网络测试仪,其特征在于:所述测试仪外壳(1)包括第一磁吸板(101),且第一磁吸板(101)设置为长条形板状结构,并且所述第一磁吸板(101)关于所述第一接线端子(4)的中心上下对称设置有2个。
3.根据权利要求2所述的一种便于拔插的无线网络测试仪,其特征在于:所述充电组件(2)由充电端子(201)、充电导线(202)、第二磁吸板(203)、推动板(204)、延伸板(205)、防滑垫(206)、固定板(207)和连接拉环(208)组成,且所述充电端子(201)与所述第一接线端子(4)相互贴合,且所述充电导线(202)安装在所述充电端子(201)的右侧,并且第二磁吸板(203)安装在所述充电端子(201)的左侧,同时所述第二磁吸板(203)与所述第一磁吸板(101)相互贴合。
4.根据权利要求3所述的一种便于拔插的无线网络测试仪,其特征在于:所述推动板(204)对称设置在所述充电端子(201)的上下两端,且所述延伸板(205)左侧与所述推动板(204)的右侧相互连接,并且所述防滑垫(206)安装在所述延伸板(205)上,同时所述防滑垫(206)外表面设置为雾面。
5.根据权利要求4所述的一种便于拔插的无线网络测试仪,其特征在于:所述固定板(207)安装在所述延伸板(205)上,且所述连接拉环(208)左侧与所述固定板(207)相互连接,并且所述连接拉环(208)下端与所述延伸板(205)的上端相互连接。
6.根据权利要求1所述的一种便于拔插的无线网络测试仪,其特征在于:所述限位组件(3)由固定转轴(301)、固定挡板(302)和贴合板(303)组成,且所述固定转轴(301)安装在所述测试仪外壳(1)的右侧,且所述固定挡板(302)安装在所述固定转轴(301)上,并且所述贴合板(303)通过其上端开设的贯穿凹槽与所述固定转轴(301)构成转动机构,同时所述贴合板(303)上开设的贯穿凹槽表面设置为雾面。
7.根据权利要求6所述的一种便于拔插的无线网络测试仪,其特征在于:所述固定转轴(301)关于所述测试仪外壳(1)的中心前后对称设置有2组,且每组所述固定转轴(301)共设置有2个。
