专利号: 2023231951154
申请人: 哈尔滨群力建设发展有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-31
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

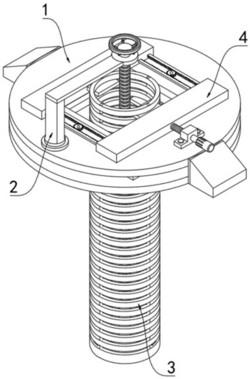

1.一种钻孔灌注桩基础下放钢筋笼对中装置,包括承载结构(1),其特征在于:所述承载结构(1)包括第一承载板(101),所述第一承载板(101)的外表面两侧固定安装有侧块(102),所述第一承载板(101)的底部固定安装有三个分隔柱(103),三个所述分隔柱(103)的底部固定安装有第二承载板(104),所述第一承载板(101)与第二承载板(104)的顶部固定安装有定位结构(4);

所述定位结构(4)包括支座(41),所述支座(41)的内部螺纹安装有螺纹杆二(42),所述螺纹杆二(42)的一端固定安装有转钮(43),所述第一承载板(101)的顶部滑动安装有两个夹持板(44),所述第一承载板(101)的顶部两侧转动安装有齿轮(45),所述齿轮(45)的一侧啮合安装有齿板一(46),所述齿轮(45)的另一侧啮合安装有齿板二(47),两个所述夹持板(44)的外表面一侧固定安装有卡板(48)。

2.根据权利要求1所述的一种钻孔灌注桩基础下放钢筋笼对中装置,其特征在于:右侧所述夹持板(44)与螺纹杆二(42)为转动连接,两个所述齿板一(46)与夹持板(44)为固定连接,两个所述齿板一(46)与左侧夹持板(44)为活动连接。

3.根据权利要求1所述的一种钻孔灌注桩基础下放钢筋笼对中装置,其特征在于:两个所述齿板二(47)与左侧夹持板(44)为固定连接,两个所述齿板二(47)与右侧夹持板(44)为活动连接。

4.根据权利要求1所述的一种钻孔灌注桩基础下放钢筋笼对中装置,其特征在于:所述第一承载板(101)的顶部一侧固定安装有下放结构(2),所述下放结构(2)包括转轴(21)。

5.根据权利要求4所述的一种钻孔灌注桩基础下放钢筋笼对中装置,其特征在于:所述转轴(21)与第一承载板(101)为转动连接,所述转轴(21)的顶部固定安装有竖板(22),所述竖板(22)的一端固定安装有侧板(23)。

6.根据权利要求5所述的一种钻孔灌注桩基础下放钢筋笼对中装置,其特征在于:所述侧板(23)的一端固定安装有螺纹环(24),所述螺纹环(24)的内部螺纹安装有螺纹杆一(25),所述螺纹杆一(25)的底部固定安装有托盘(26),所述托盘(26)的顶部放置有钢筋笼本体(3)。

7.根据权利要求6所述的一种钻孔灌注桩基础下放钢筋笼对中装置,其特征在于:所述托盘(26)的外表面顶部固定安装有三个电动伸缩杆(27),所述螺纹杆一(25)的顶部固定安装有手轮(28)。
