专利号: 202323186714X
申请人: 枝江市盼稍机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-09-26
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

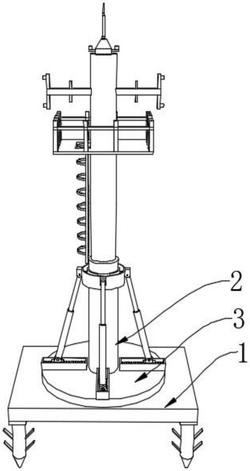

1.一种具有防护结构的通信塔,包括塔座(1),其特征在于:所述塔座(1)的顶面固定安装有防风减震单元(3),所述防风减震单元(3)的表面固定安装有通信塔(2);

所述通信塔(2)包括避雷单元(28),所述避雷单元(28)固定安装在通信塔(2)的顶面;

所述避雷单元(28)包括定位块(281),所述定位块(281)固定安装在通信塔(2)的顶面,所述定位块(281)的内部贯穿设置有支撑板(282),所述支撑板(282)的顶面固定安装有警示灯(283),所述支撑板(282)的顶面固定安装有避雷针尖(285),所述避雷针尖(285)的内侧固定安装有绝缘块(284)。

2.根据权利要求1所述的一种具有防护结构的通信塔,其特征在于:塔座(1)包括固定板(11),所述固定板(11)固定安装在塔座(1)的顶面,所述固定板(11)的底面固定安装有固定块(12),所述固定块(12)的底面固定连接有固定销(13),所述固定销(13)的表面固定安装有阻尼板(14)。

3.根据权利要求1所述的一种具有防护结构的通信塔,其特征在于:所述通信塔(2)包括通信塔杆(21),所述通信塔杆(21)固定安装在塔座(1)的顶面,所述通信塔杆(21)的表面内侧固定安装有底板(24),所述底板(24)的顶面固定安装有护栏二(25)。

4.根据权利要求3所述的一种具有防护结构的通信塔,其特征在于:所述底板(24)的表面开设有攀爬口(26),所述攀爬口(26)的内侧固定连接有爬梯(22),所述爬梯(22)的外侧固定安装有护栏一(23),所述通信塔杆(21)的表面内侧贯穿设置有天线(27)。

5.根据权利要求1所述的一种具有防护结构的通信塔,其特征在于:所述防风减震单元(3)包括固定圆块(31),所述固定圆块(31)固定安装在塔座(1)的顶面,所述固定圆块(31)的顶面固定安装有防风支架(32),所述防风减震单元(3)顶面固定安装有固定槽(33),所述固定槽(33)内侧固定安装有弹簧一(34),所述弹簧一(34)的一端固定安装有贴合块(35)。

6.根据权利要求5所述的一种具有防护结构的通信塔,其特征在于:所述防风支架(32)包括减震箱(321),所述减震箱(321)固定安装在固定圆块(31)的顶面,所述减震箱(321)的内部固定安装有滑杆(322),所述滑杆(322)的外表面固定安装有弹簧二(323)。

7.根据权利要求6所述的一种具有防护结构的通信塔,其特征在于:所述滑杆(322)的表面活动连接有滑动块(324),所述滑动块(324)的内部活动连接有固定杆(325),所述固定杆(325)的顶面活动连接有活动座(326)。
