专利号: 2023231811464
申请人: 山东韵泉绿化工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

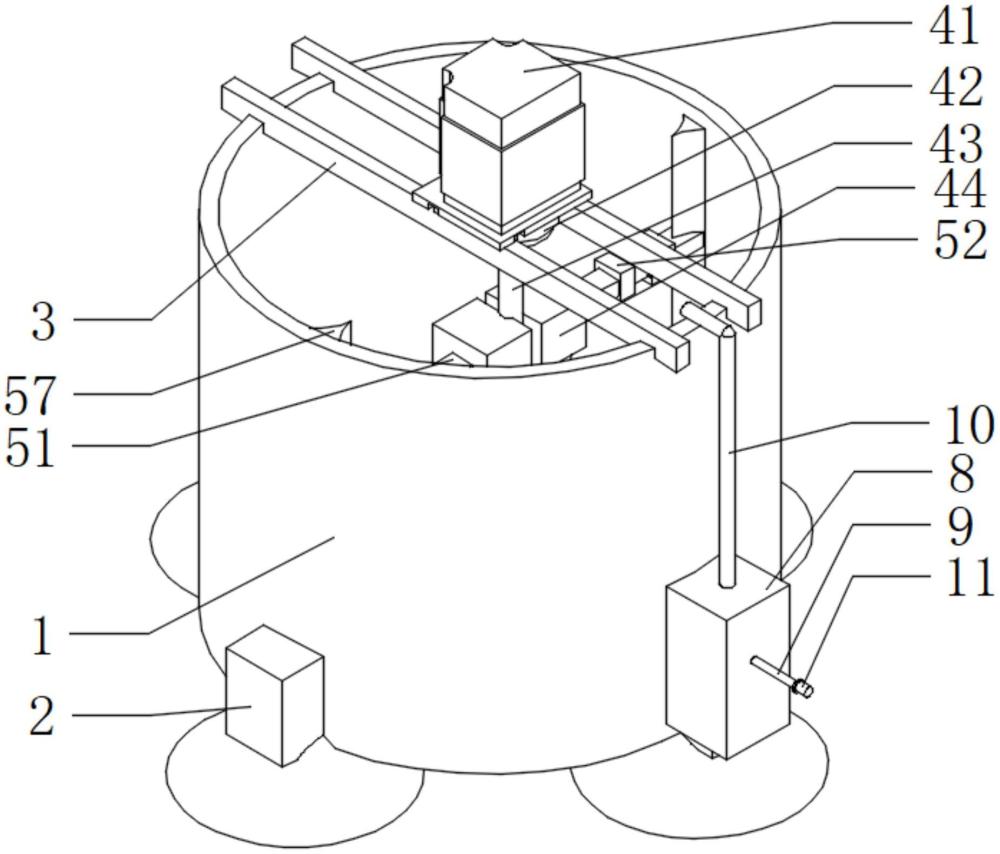

1.一种具有清理功能的搅拌机,包括搅拌机本体(1)、支撑腿(2)和支撑杆(3),其特征在于:所述搅拌机本体(1)的底部与支撑腿(2)的顶部固定连接,所述支撑杆(3)的底部与搅拌机本体(1)的顶部固定连接,所述支撑杆(3)的顶部固定连接有传动调节组件(4),所述搅拌机本体(1)的内部设置有连接清理组件(5),所述传动调节组件(4)包括电机(41),所述电机(41)的输出端固定连接有减速器(42),所述减速器(42)的底部固定连接有旋转轴(43),所述旋转轴(43)表面的前侧和后侧均固定连接有电动推杆(44),所述连接清理组件(5)包括延长杆(51),所述电动推杆(44)的输出端与延长杆(51)的内侧固定连接,所述延长杆(51)的外侧固定连接有固定块一(52),所述固定块一(52)的外侧固定连接有伸缩杆(53),所述伸缩杆(53)的表面设置有弹簧(54),所述固定块一(52)的外侧与弹簧(54)的一端固定连接,所述伸缩杆(53)的内部活动连接有滑动杆(55),所述滑动杆(55)表面的外侧固定连接有固定块二(56),所述弹簧(54)的另一端与固定块二(56)的内侧固定连接,所述固定块二(56)的外侧固定连接有侧壁刮杆(57),所述滑动杆(55)的外侧与侧壁刮杆(57)的内侧固定连接,所述旋转轴(43)的底部固定连接有底部刮杆(58)。

2.根据权利要求1所述的一种具有清理功能的搅拌机,其特征在于:所述旋转轴(43)外侧的底部固定连接有斜杆(6),所述斜杆(6)的顶部与电动推杆(44)的底部固定连接,所述旋转轴(43)的外侧固定连接有横块(7),所述斜杆(6)表面的内侧与横块(7)的外侧固定连接。

3.根据权利要求1所述的一种具有清理功能的搅拌机,其特征在于:所述搅拌机本体(1)右侧的底部固定连接有防护箱(8),所述防护箱(8)内部的底部固定连接有水泵(9)。

4.根据权利要求3所述的一种具有清理功能的搅拌机,其特征在于:所述水泵(9)的输出端连通有水管(10),所述水管(10)表面的底部与搅拌机本体(1)顶部的右侧固定连接,所述水泵(9)的输入端连通有快速接头(11)。

5.根据权利要求1所述的一种具有清理功能的搅拌机,其特征在于:所述固定块一(52)的外侧固定连接有防溅盒(12),所述防溅盒(12)的外侧固定连接有滑钩(13),所述固定块二(56)的内部开设有滑槽(14),所述滑钩(13)表面的外侧与滑槽(14)的内部活动连接。
