专利号: 2023231747434
申请人: 江西省远江锂业有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

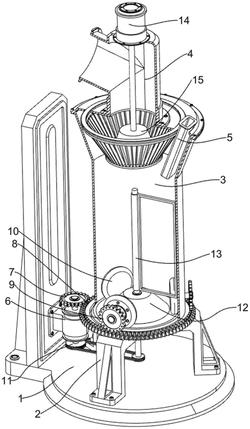

1.一种长石粉研磨装置,其特征在于:包括有底座(1)、支撑座(2)、研磨腔(3)、排出管道(4)、进料管道(5)、双轴电机(6)、第一传动齿轮(7)、第二传动齿轮(8)、第三传动齿轮(9)、研磨轮(10)、加速传动组件(11)、转动盘(12)和筛选组件,底座(1)右部上侧连接有多个支撑座(2),支撑座(2)上侧之间连接有研磨腔(3),研磨腔(3)上侧连接有排出管道(4),研磨腔(3)右上部连接有进料管道(5),底座(1)左部连接有双轴电机(6),双轴电机(6)的上输出轴上连接有第一传动齿轮(7),支撑座(2)之间转动式连接有第二传动齿轮(8),第二传动齿轮(8)与第一传动齿轮(7)相互啮合,研磨腔(3)下部转动式连接有多个第三传动齿轮(9),第三传动齿轮(9)均与第二传动齿轮(8)相互啮合,第三传动齿轮(9)上均连接有研磨轮(10),研磨轮(10)均位于研磨腔(3)内部,研磨腔(3)内下部转动式连接有转动盘(12),转动盘(12)与双轴电机(6)的下输出轴之间连接有加速传动组件(11),排出管道(4)上连接有筛选组件,通过进料管道(5)将原料输送至研磨腔(3)内,双轴电机(6)的上输出轴转动通过第一传动齿轮(7)带动第二传动齿轮(8)进行转动,第二传动齿轮(8)转动通过第三传动齿轮(9)带动研磨轮(10)进行转动,双轴电机(6)的下输出轴转动通过加速传动组件(11)带动转动盘(12)进行转动,转动盘(12)转动带动原料进行转动,同时与研磨轮(10)相互配合对原料进行研磨。

2.按照权利要求1所述的一种长石粉研磨装置,其特征在于:筛选组件包括有伺服电机(14)和涡流筛选风机(15),排出管道(4)上侧连接有伺服电机(14),伺服电机(14)输出轴上连接有涡流筛选风机(15),通过伺服电机(14)控制涡流筛选风机(15)进行运转,在涡流筛选风机(15)的作用下带动合格的细粉通过排出管道(4)导出,未被吹起的不合格的粗粉继续进行研磨。

3.按照权利要求1所述的一种长石粉研磨装置,其特征在于:支撑座(2)上均设有加强筋。

4.按照权利要求1所述的一种长石粉研磨装置,其特征在于:转动盘(12)上开有研磨槽。

5.按照权利要求1所述的一种长石粉研磨装置,其特征在于:加速传动组件(11)包括有传动轮和传动皮带,双轴电机(6)的下输出轴和转动盘(12)上均连接有传动轮,传动轮之间绕有传动皮带。

6.按照权利要求1所述的一种长石粉研磨装置,其特征在于:还包括有刮板(13),转动盘(12)上设有刮板(13)。
