专利号: 2023231671219
申请人: 余怀堂
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

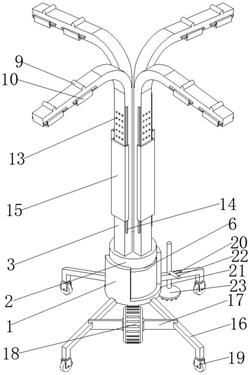

1.一种可速干的晾衣装置,包括底座(1)及转动座(2),其特征在于:所述转动座(2)的上表面固定连接有导风管(3),所述底座(1)的底部固定连接有电热丝(4),所述底座(1)的内壁固定连接有凸条(5),所述转动座(2)的表面开设有凹槽(6),所述转动座(2)的表面开设有第一出风口(7),所述转动座(2)的顶部固定连接有半圆件(8),所述导风管(3)的上表面固定连接有凸杆(9),所述导风管(3)的一侧固定连接有第一导轨(10),所述第一导轨(10)的表面滑动安装有第一挡板(11),所述导风管(3)的下表面开设有第二出风口(12),所述导风管(3)的一侧开设有出风孔(13),所述导风管(3)的一侧固定连接有第二导轨(14),所述第二导轨(14)的表面滑动安装有第二挡板(15),所述底座(1)的表面固定连接有支撑杆(16),所述支撑杆(16)的表面固定连接有固定板(17),所述固定板(17)的一端固定安装有鼓风机(18)。

2.根据权利要求1所述的一种可速干的晾衣装置,其特征在于:所述支撑杆(16)的底端转动安装有万向轮(19)。

3.根据权利要求1所述的一种可速干的晾衣装置,其特征在于:所述支撑杆(16)的表面开设有通槽(20),所述通槽(20)的内部插接有活动杆(21),所述活动杆(21)的表面固定连接有支杆(22),所述活动杆(21)的底端固定连接有圆形座(23),所述圆形座(23)的下表面固定连接有橡胶凸起(24)。

4.根据权利要求1所述的一种可速干的晾衣装置,其特征在于:所述鼓风机(18)的出风口贯穿底座(1)的底部。

5.根据权利要求1所述的一种可速干的晾衣装置,其特征在于:所述凸条(5)嵌于凹槽(6)的内部。

6.根据权利要求1所述的一种可速干的晾衣装置,其特征在于:所述第二出风口(12)与凸杆(9)的数量及位置均对应。
