专利号: 2023231590207
申请人: 大连鼎元牙科科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

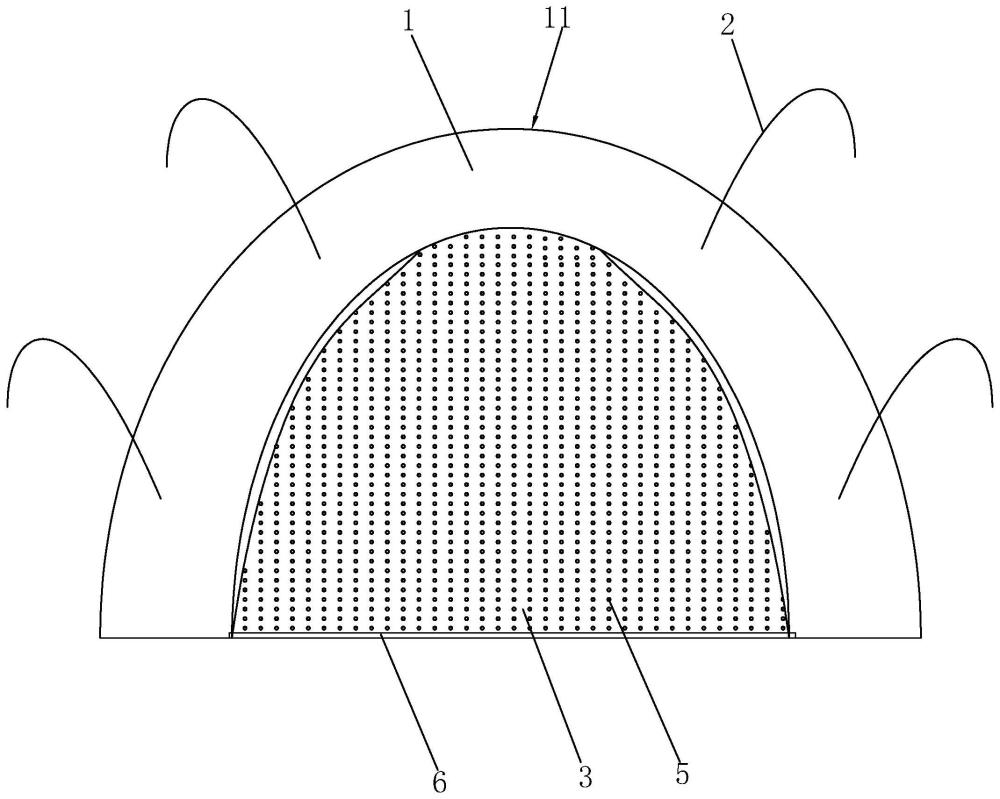

1.一种牙齿矫正导板,包括导板体(1),导板体(1)固定连接有固定钩(2),固定钩(2)一端固定连接在导板体(1)中,导板体(1)带有固定面(11),其特征在于:所述导板体背离固定面(11)的位置处固定连接有半椭圆形的辅助板(3),辅助板(3)选用人体硅胶材质制成的辅助板(3),辅助板(3)尖端位置与导板体(1)固定连接,辅助板(3)的厚度为0.1毫米至0.3毫米之间任一数值,辅助板(3)两侧不与导板体(1)侧面固定,导板体(1)侧面与辅助板(3)之间设置有滑动组件(4),滑动组件(4)供辅助板(3)远离辅助板(3)与固定面(11)固定位置的部分进行直线滑动,辅助板(3)上固定连接有防滑颗粒(5),防滑颗粒(5)设置有多个,多个防滑颗粒(5)在辅助板(3)上均匀分布。

2.根据权利要求1所述的一种牙齿矫正导板,其特征在于:所述滑动组件(4)包括开设在导板体(1)上的滑动槽(41),滑动槽(41)截面呈V型设置,滑动槽(41)的尖端呈半圆形设置,滑动槽(41)中滑动连接有滑动块(42),滑动块(42)与辅助板(3)固定连接。

3.根据权利要求2所述的一种牙齿矫正导板,其特征在于:所述滑动组件(4)设置有两组,两组滑动组件(4)均匀分布在辅助板(3)两侧。

4.根据权利要求3所述的一种牙齿矫正导板,其特征在于:两个所述滑动块(42)之间固定连接有推动杆(6),推动杆(6)与辅助板(3)固定连接。

5.根据权利要求4所述的一种牙齿矫正导板,其特征在于:每个所述防滑颗粒(5)呈半球状设置。

6.根据权利要求5所述的一种牙齿矫正导板,其特征在于:每个所述防滑颗粒(5)的球半径为0.05毫米。
