专利号: 2023231459954
申请人: 安徽黄河信息科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

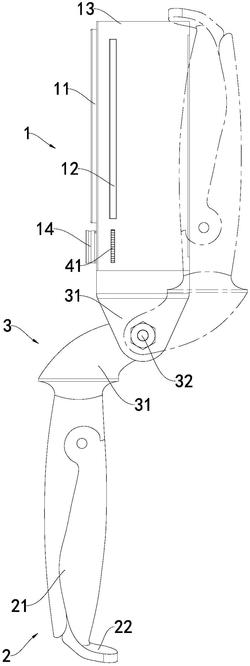

1.一种运维服务终端,其特征在于,包括显示部分(1),配置为:显示运维服务信息,并包括主屏(11)和副屏(12);手持部分(2),其通过连接件(3)设于显示部分(1)上,并通过连接件(3)可收折在显示部分(1)上;

传动结构(4),其位于显示部分(1)并与副屏(12)连接,配置为:驱动副屏(12)伸出显示部分(1)。

2.根据权利要求1所述的一种运维服务终端,其特征在于,所述显示部分(1)还包括机体(13),所述主屏(11)嵌设于机体(13)的正面,且机体(13)的正面还嵌设有控制按钮组(14);

机体(13)上开设有容纳槽,所述副屏(12)活动置于容纳槽内。

3.根据权利要求2所述的一种运维服务终端,其特征在于,所述连接件(3)包括连接在机体(13)底部的基座(31),位于基座(31)内的阻尼转轴(32),以及套接在阻尼转轴(32)上的转接块(33),所述转接块(33)与手持部分(2)连接。

4.根据权利要求3所述的一种运维服务终端,其特征在于,所述手持部分(2)包括与转接块(33)连接的握柄(21);

还包括位于握柄(21)一端的护边(22),配置为握柄(21)处于收折状态时,护边(22)可与机体(13)卡接。

5.根据权利要求4所述的一种运维服务终端,其特征在于,所述机体(13)与收折状态的握柄(21)接触的部位向内凹进有凹槽,配置为:握柄(21)位于该凹槽内时,护边(22)与机体(13)卡接。

6.根据权利要求2所述的一种运维服务终端,其特征在于,所述传动结构(4)包括位于机体(13)上的转轮(41),接收转轮(41)转矩的传动轴组(42),接收传动轴组(42)转矩的涡轮蜗杆组(43),接收涡轮蜗杆组(43)转矩的直线模组(44),所述直线模组(44)与位于容纳槽内的副屏(12)连接;

直线模组(44)包括与副屏(12)连接的滑座(441),以及与滑座(441)传动连接的轴件(442),所述轴件(442)与涡轮蜗杆组(43)连接,并配置为:通过滑座(441)带动容纳槽内的副屏(12)运动。

7.根据权利要求6所述的一种运维服务终端,其特征在于,所述容纳槽的数量为一个,副屏(12)与容纳槽数量相同,且副屏(12)显示画面小于主屏(11)的显示画面;

轴件(442)以及滑座(441)的数量也均为一个,且滑座(441)进入容纳槽内与副屏(12)连接,所述轴件(442)配置为:具有一个往复传动方向。

8.根据权利要求6所述的一种运维服务终端,其特征在于,所述容纳槽的数量为两个,副屏(12)与容纳槽数量相同,且叠加的显示画面也小于主屏(11)的显示画面;

滑座(441)的数量也均为两个,且两个滑座(441)均进入容纳槽内分别与两个副屏(12)连接,所述轴件(442)配置为:具有两个往复传动方向,以带动两个滑座(441)相对运动。
