专利号: 2023231041182
申请人: 清远市诺维家定制家居有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

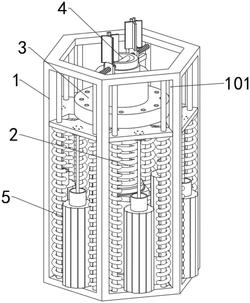

1.一种家具减震缓冲装置,包括:

框架(1),所述框架(1)的内部底端固定安装有阻尼减震器(2),所述阻尼减震器(2)的伸缩端固定安装有转接头(3);

其特征在于,还包括:

夹固组件(4),用于夹持固定家具支撑腿的所述夹固组件(4)安装于所述转接头(3)的顶端;

气缓组件(5),设有若干个,且若干个所述气缓组件(5)嵌装于框架(1)四周开设的通槽(101)中,且气缓组件(5)包括导向杆(51)、连接板(52)、复位弹簧(53)和气囊件(54),两个所述导向杆(51)对称安装于通槽(101)内,且两个导向杆(51)上共同滑动安装有连接板(52),所述连接板(52)的一端通过螺钉与转接头(3)固定连接,连接板(52)的另一端安装有气囊件(54),两个所述复位弹簧(53)分别套设于两个导向杆(51)上,且两个复位弹簧(53)的一端与连接板(52)的底端固定连接,两个复位弹簧(53)的另一端与通槽(101)的底部固定连接。

2.根据权利要求1所述的家具减震缓冲装置,其特征在于,所述夹固组件(4)包括双向螺纹杆(41)、矩形杆(42)、滑块(43)和夹持件(44),所述双向螺纹杆(41)转动安装于转接头(3)的顶端,且转接头(3)上位于双向螺纹杆(41)的下方固定安装有矩形杆(42),所述矩形杆(42)上对称滑动安装有滑块(43),两个所述滑块(43)上开设有与双向螺纹杆(41)螺纹连接的螺纹通孔,且两个滑块(43)上均可拆卸安装有夹持件(44)。

3.根据权利要求2所述的家具减震缓冲装置,其特征在于,所述夹持件(44)包括矩形插杆(441)、直角夹板(442)、弧形夹板(443)和弹性金属卡扣片(444),所述矩形插杆(441)与滑块(43)的上表面中部开设的插槽(401)插接配合,且矩形插杆(441)的一侧焊接有直角夹板(442),矩形插杆(441)的另一侧焊接有弧形夹板(443),所述矩形插杆(441)的底端位于直角夹板(442)和弧形夹板(443)的两侧间隙之间均焊接有弹性金属卡扣片(444)。

4.根据权利要求3所述的家具减震缓冲装置,其特征在于,所述滑块(43)上开设有与弹性金属卡扣片(444)卡接的卡槽(402)。

5.根据权利要求3所述的家具减震缓冲装置,其特征在于,所述直角夹板(442)和弧形夹板(443)和夹持面均粘结有橡胶垫(45)。

6.根据权利要求1所述的家具减震缓冲装置,其特征在于,所述气囊件(54)包括金属管筒(541)、密封活塞杆(542)和防护气囊(543),所述金属管筒(541)的底端通过螺钉安装于通槽(101)的底部,且金属管筒(541)内滑动安装有密封活塞杆(542),所述密封活塞杆(542)的顶端通过螺钉与转接头(3)固定连接,所述防护气囊(543)包裹于金属管筒(541)的外侧壁上,且防护气囊(543)的进气端与金属管筒(541)底部开设的通气孔(501)连通。

7.根据权利要求6所述的家具减震缓冲装置,其特征在于,所述防护气囊(543)呈多层褶皱的椭球状。
