专利号: 2023230966256
申请人: 成都俊吾琛建筑工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

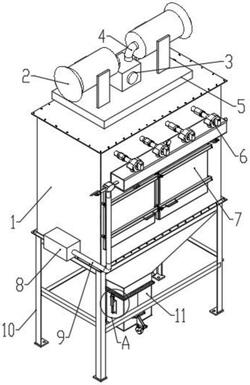

1.一种工地施工用粉尘高效过滤治理装置,包括壳体(1)和废水车(11),其特征在于:

所述壳体(1)上通过螺丝固定连接有支撑架(10),所述壳体(1)的内部转动安装有下灰筒(13),所述下灰筒(13)的顶部通过螺丝固定连接有安装板(5),所述安装板(5)的顶部安装有负压风机(3),所述安装板(5)的顶部通过螺丝固定连接有两个对称布置的吸纳筒(2),所述吸纳筒(2)和所述负压风机(3)上共同通过螺丝固定连接有连接管(4),所述壳体(1)的内部设置有防堵装置;

所述防堵装置包括电机(12),所述电机(12)安装在所述壳体(1)的顶部,所述电机(12)的输出端通过联轴器连接有同轴设置的主动齿轮(15),所述下灰筒(13)的外周面上固定套设有从动齿轮(14),所述壳体(1)的内部通过螺丝固定连接有转动套,所述转动套的内部转动安装有竖杆(16),所述电机(12)的输出轴和所述竖杆(16)之间共同通过同步轮套设有皮带,所述壳体(1)的内部焊接有除灰框,所述除灰框的顶部转动安装有凸轮(17),所述凸轮(17)和所述竖杆(16)之间共同通过同步轮套设有皮带,所述除灰框的内部焊接有导水板;

所述壳体(1)的内部通过螺丝固定连接有储水箱,所述储水箱的内部通过螺丝固定连接有滤网(19),所述储水箱上滑动装配有清理块(18),所述清理块(18)上通过螺丝固定连接有横杆(21),所述壳体(1)的内部焊接有横套(20),所述横杆(21)滑动装配在所述横套(20)上,所述壳体(1)的一侧安装有水泵(8),所述水泵(8)上分别固定套设有短管和进水管(9),所述进水管(9)的一端通过螺丝固定连接有若干个呈阵列等距均布的喷淋管(6),所述除灰框和所述储水箱的一侧共同固定套设有立管,所述壳体(1)上通过螺丝固定连接有两个对称布置的检修门(7)。

2.根据权利要求1所述的一种工地施工用粉尘高效过滤治理装置,其特征在于:所述废水车(11)上通过螺丝固定连接有两个对称布置的公扣(23),所述壳体(1)上通过螺丝固定连接有两个对称布置的母扣(24),所述母扣(24)位于所述公扣(23)的正上方,所述废水车(11)上通过螺丝固定连接有车轮,所述储水箱的内部固定套设有排水管(22)。

3.根据权利要求1所述的一种工地施工用粉尘高效过滤治理装置,其特征在于:所述主动齿轮(15)和所述从动齿轮(14)相啮合,所述导水板的顶面呈倾斜状。

4.根据权利要求1所述的一种工地施工用粉尘高效过滤治理装置,其特征在于:所述横套(20)的内部开设有横槽,所述横杆(21)的一部分滑动连接在所述横槽的内部,所述横杆(21)的一端和所述横槽的内壁之间共同连接有复位弹簧。

5.根据权利要求1所述的一种工地施工用粉尘高效过滤治理装置,其特征在于:所述壳体(1)的内部开设有圆槽,所述下灰筒(13)转动安装在所述圆槽的内部。

6.根据权利要求1所述的一种工地施工用粉尘高效过滤治理装置,其特征在于:所述储水箱的内部开设有滑动槽,所述清理块(18)的一部分滑动连接在所述滑动槽的内部。
