专利号: 2023230933267
申请人: 深圳市林奕环境工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

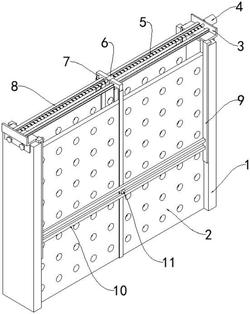

1.一种环境工程河道拦污装置,包括安装框柱(1),其特征在于:所述安装框柱(1)的内侧面开设有安装卡槽(21),所述安装卡槽(21)的内部卡合连接有拦污网板(2),所述安装框柱(1)的顶部设置有两个对称连接支板(3),两个所述连接支板(3)的内底部均固定设有连接轨道(8),两个所述连接支板(3)的内部转动连接有第一螺纹杆(5),一个所述连接支板(3)的侧面安装有驱动电机(4),所述第一螺纹杆(5)的外表面螺纹连接有螺纹套(6),所述螺纹套(6)的外表面固定设有安装支板(7),且安装支板(7)与连接轨道(8)滑动连接,所述连接支板(3)的底部固定设有固定插柱(32),且固定插柱(32)与安装卡槽(21)卡合连接,所述连接支板(3)的侧内部螺纹连接有固定螺栓(31),所述连接支板(3)的侧面固定设有下延伸板(9),且下延伸板(9)与安装框柱(1)贴合设置,所述下延伸板(9)的侧面固定设有导向框架(10),所述导向框架(10)的内部滑动连接有固定滑柱(11),所述安装支板(7)的底部固定设有两个内清理板(72)和外清理板(71),两个所述内清理板(72)通过固定板(73)固定连接,所述外清理板(71)与固定滑柱(11)固定连接。

2.根据权利要求1所述的一种环境工程河道拦污装置,其特征在于:所述固定滑柱(11)的横截面直径与导向框架(10)的内部宽度相适配设置。

3.根据权利要求1所述的一种环境工程河道拦污装置,其特征在于:所述内清理板(72)与拦污网板(2)的内侧面贴合设置,所述外清理板(71)与拦污网板(2)的外侧面贴合设置。

4.根据权利要求1所述的一种环境工程河道拦污装置,其特征在于:所述安装卡槽(21)的内部宽度与固定插柱(32)的内部宽度相适配设置。

5.根据权利要求1所述的一种环境工程河道拦污装置,其特征在于:所述拦污网板(2)的厚度与安装卡槽(21)的内部宽度相适配设置。

6.根据权利要求1所述的一种环境工程河道拦污装置,其特征在于:所述下延伸板(9)的内侧面与固定插柱(32)的底部均设置有橡胶垫片。
