专利号: 2023230872225
申请人: 浙江恩睿新材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种可弯曲折鲁纸吸管加工折弯机,包括有纸吸管折弯机(1);其特征在于,还包括有送料机构(2)、上料组件(3)、移动组件(4)、折弯机构(5)、下料组件(6)、消毒机构(7);纸吸管折弯机(1)前侧设置有送料机构(2),纸吸管折弯机(1)内安装有上料组件(3),纸吸管折弯机(1)内设置有用于对上料组件(3)进行高度调节的移动组件(4),纸吸管折弯机(1)内安装有用于纸吸管加工的折弯机构(5),折弯机构(5)上安装有下料组件(6),纸吸管折弯机(1)内安装有用于对内部机构进行杀菌消毒的消毒机构(7)。

2.根据权利要求1所述的一种可弯曲折鲁纸吸管加工折弯机,其特征在于,送料机构(2)包括有传送带(201)、限高板(202);纸吸管折弯机(1)前侧安装有传送带(201),传送带(201)上固定连接有若干与纸吸管外径相匹配的分隔板,传送带(201)顶端插接有与纸吸管外径相匹配的限高板(202)。

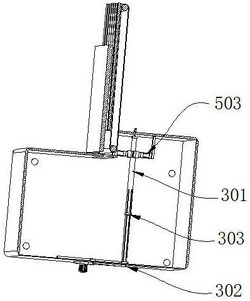

3.根据权利要求1所述的一种可弯曲折鲁纸吸管加工折弯机,其特征在于,上料组件(3)包括有送料柱(301)、一号电机(302)、上料块(303)、螺纹柱(304)、限位柱(305);纸吸管折弯机(1)内安装有送料柱(301),送料柱(301)外侧套接有等待加工的纸吸管,送料柱(301)的一端固定连接有底座,送料柱(301)底座后侧安装有一号电机(302),上料块(303)套接于送料柱(301)外侧,送料柱(301)的底座与上料块(303)相对一侧内插接有螺纹柱(304)与限位柱(305),螺纹柱(304)的一端连接于一号电机(302)的传动元件上,限位柱(305)的一端固定连接于送料柱(301)的底座上。

4.根据权利要求3所述的一种可弯曲折鲁纸吸管加工折弯机,其特征在于,移动组件(4)包括有二号电机(401)、齿轮(402)、齿条(403);纸吸管折弯机(1)后侧安装有二号电机(401),纸吸管折弯机(1)内安装有齿轮(402),齿轮(402)套接于二号电机(401)的传动元件上,送料柱(301)底座左侧固定连接有齿条(403),齿条(403)与齿轮(402)相啮合。

5.根据权利要求1所述的一种可弯曲折鲁纸吸管加工折弯机,其特征在于,折弯机构(5)包括有波纹管(501)、压块(502)、一号气缸(503);波纹管(501)为一端带有波纹结构的实心管,波纹管(501)不带波纹结构的一端固定连接于纸吸管折弯机(1)内,波纹管(501)上下两端均设置有环状压块(502),环状压块(502)相对一侧设置有与波纹管(501)相反的波纹结构,波纹管(501)上下两端设置有安装于纸吸管折弯机(1)内的一号气缸(503),压块(502)的另一端连接于一号气缸(503)的活塞杆上。

6.根据权利要求5所述的一种可弯曲折鲁纸吸管加工折弯机,其特征在于,下料组件(6)包括有二号气缸(601)、下料块(602);纸吸管折弯机(1)前侧安装有二号气缸(601),波纹管(501)外侧套接有下料块(602),下料块(602)的一端固定连接于二号气缸(601)的活塞杆上。

7.根据权利要求1所述的一种可弯曲折鲁纸吸管加工折弯机,其特征在于,消毒机构(7)包括有消毒灯(701);纸吸管折弯机(1)内侧固定安装有若干通过紫外线对纸吸管折弯机(1)内部机构进行杀菌消毒的消毒灯(701)。
