专利号: 2023230794512
申请人: 广东利诚广告工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

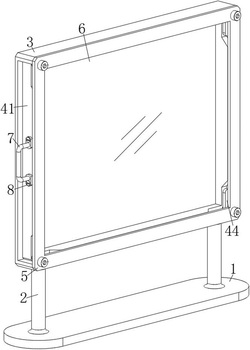

1.一种便于更换广告纸的广告牌,其特征在于:包括下底座(1)和快速固定机构(4);

下底座(1):其上端面左右两侧分别固定连接有支撑柱(2),两个支撑柱(2)的上端面之间固定连接有安装框(3),安装框(3)的左侧开设有安装口;

快速固定机构(4):其包括滑动框(41),所述滑动框(41)滑动连接于安装框(3)的内部,滑动框(41)的前侧面均匀开设有固定孔。

2.根据权利要求1所述的一种便于更换广告纸的广告牌,其特征在于:所述快速固定机构(4)包括固定柱(42)、固定槽(43)和固定压板(44),所述固定柱(42)分别固定连接于各个固定孔的前侧面,固定柱(42)的外侧面前端均左右对称开设有固定槽(43),固定压板(44)分别通过轴承转动连接于各个固定柱(42)的外侧面中部。

3.根据权利要求2所述的一种便于更换广告纸的广告牌,其特征在于:所述快速固定机构(4)还包括弹簧(45),所述弹簧(45)分别设置于各个固定孔的前侧面和各个与固定孔前后相邻的固定压板(44)的后端面之间,弹簧(45)均固定套设于固定柱(42)的外侧面。

4.根据权利要求2所述的一种便于更换广告纸的广告牌,其特征在于:所述快速固定机构(4)还包括固定环(46),所述固定环(46)分别转动连接于各个固定柱(42)的前端外侧面,固定环(46)的内侧面左右两侧均设置有半球形滑块,位于同一固定柱(42)上的固定槽(43)分别与相邻的半球形滑块滑动连接。

5.根据权利要求4所述的一种便于更换广告纸的广告牌,其特征在于:所述固定环(46)的外侧面开设有均匀分布的防滑槽。

6.根据权利要求1所述的一种便于更换广告纸的广告牌,其特征在于:还包括安装板(5)和玻璃板(6),所述安装板(5)通过螺栓安装于安装框(3)的前端面,玻璃板(6)设置于安装板(5)的前端面中部。

7.根据权利要求1所述的一种便于更换广告纸的广告牌,其特征在于:还包括把手(7),所述把手(7)通过螺钉(8)安装于滑动框(41)的左端面中部。
