专利号: 2023230632039
申请人: 惠州市恒泰富复合材料有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

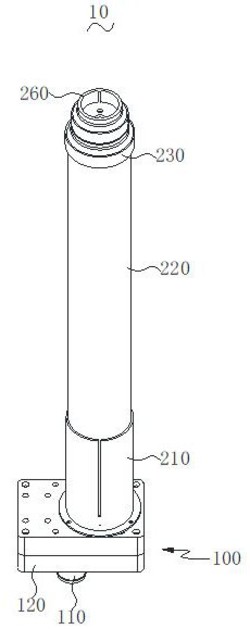

1.一种电推式电动伸缩杆,其特征在于,包括:驱动机构和伸缩机构;

所述驱动机构包块驱动电机、减速机、承接盒以及驱动轴;所述驱动电机与所述承接盒连接,所述减速机设置在所述承接盒内,所述驱动电机通过所述减速机与所述驱动轴驱动连接;

所述伸缩机构包括限位法兰、第一管道、滑动连接环、驱动组件、第二管道以及端盖;所述限位法兰与所述承接盒连接,所述第一管道与所述承接盒连接;所述限位法兰与所述第一管道相适配,所述限位法兰套设在所述第一管道的底部;所述第一管道远离所述承接盒的一端与所述滑动连接环连接;

所述驱动组件包括承接座、丝杠螺母、驱动丝杠、承接套筒以及限位杆;所述承接座收容于所述第一管道中,所述丝杠螺母设置在所述承接座上,所述驱动丝杠与所述丝杠螺母相适配,所述丝杠螺母套设在所述驱动丝杠上;所述驱动轴与所述驱动丝杠的一端驱动连接;所述承接套筒套设在所述驱动丝杠上,所述承接套筒的一端与所述丝杠螺母转动连接,所述承接套筒远离所述丝杠螺母的一端与所述端盖转动连接;所述第二管道的一端与所述承接座连接,所述第二管道远离所述承接座的一端与所述端盖连接;所述滑动连接环的内径小于所述第一管道的内径,所述第二管道与所述滑动连接环相适配,所述第二管道插设于所述滑动连接环中并与所述滑动连接环滑动连接;

所述承接座上开设有卡位口,所述卡位口与所述限位杆相适配,所述限位杆的一端与所述承接盒连接,所述限位杆远离所述承接盒的一端与所述滑动连接环连接;所述限位杆插设于所述卡位口中并与所述承接座滑动连接。

2.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述驱动电机为步进电机。

3.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述驱动电机为伺服电机。

4.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述限位杆四棱柱体结构。

5.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述限位法兰通过螺栓与所述承接盒连接。

6.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述承接盒为长方体结构。

7.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述第一管道通过螺栓与所述承接盒连接。

8.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述承接座为圆柱体结构。

9.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述端盖通过螺钉与所述第二管道可拆卸连接。

10.根据权利要求1所述的电推式电动伸缩杆,其特征在于,所述端盖为圆柱体结构。
