专利号: 2023230506341
申请人: 上海研航自动化科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

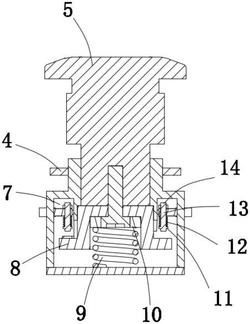

1.一种实用可靠的按钮开关,包括开关座(3)、按压体(5)和盖板(1),其特征在于,所述开关座(3)具有一个安装腔,所述安装腔内设置有环凸(19),所述环凸(19)上设置有四个限位槽(23),且环凸(19)对应相邻两个限位槽(23)之间具有滑槽(21),所述按压体(5)位于安装腔内连接有安装台(8),所述安装台(8)上设置有两个导电柱(16)和四个与限位槽(23)配合的卡凸(15),两个所述导电柱(16)之间设置有导电片(18),所述导电片(18)固定在安装台(8)上,所述安装台(8)与盖板(1)之间设置有弹性件(17),所述开关座(3)对应安装腔的两侧设置有固定块(20),所述固定块(20)上设置有弹性接线柱(7),所述开关座(3)上还设置有卡紧机构(2)。

2.根据权利要求1所述的一种实用可靠的按钮开关,其特征在于,所述弹性件(17)包括第一弹簧(9)和压块(10),所述安装台(8)的底部设置有沉槽,所述压块(10)位于沉槽内,所述第一弹簧(9)的一端与压块(10)抵触,另一端与盖板(1)抵触。

3.根据权利要求1所述的一种实用可靠的按钮开关,其特征在于,所述限位槽(23)与滑槽(21)连接的一侧为倾斜面(22)。

4.根据权利要求3所述的一种实用可靠的按钮开关,其特征在于,所述弹性接线柱(7)包括活动杆(13)、螺母(14)和第二弹簧(12),所述活动杆(13)的中部设置有凸出部(11),且活动杆(13)的一端穿过固定块(20)后与螺母(14)连接,所述第二弹簧(12)套设在活动杆(13)上,且两端分别与固定块(20)和凸出部(11)抵触。

5.根据权利要求1所述的一种实用可靠的按钮开关,其特征在于,所述卡紧机构(2)设置有两组,且其包括按块(28)、驱动块(25)、连接杆(24)和第三弹簧(26),所述驱动块(25)、连接杆(24)和第三弹簧(26)设置有两个,所述驱动块(25)上设置有斜槽(27),所述按块(28)位于两个驱动块(25)之间,且按块(28)上设置有位于斜槽(27)内的凸柱(29),所述开关座(3)上设置有安装部(30),所述连接杆(24)呈阶梯轴结构,其直径大的一端位于安装部(30)内,另一端穿过安装部(30)后与驱动块(25)固定连接,所述第三弹簧(26)位于安装部(30)中,并对连接杆(24)施加远离按块(28)的作用力,所述按块(28)的一端延伸至开关座(3)的外侧。

6.根据权利要求5所述的一种实用可靠的按钮开关,其特征在于,两个所述按块(28)之间连接有压片(4),所述开关座(3)上设置有限位台(6),所述限位台(6)位于压片(4)的中心。
