专利号: 2023230469944
申请人: 张敬
专利类型:实用新型
专利状态:已下证
更新日期:2025-04-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

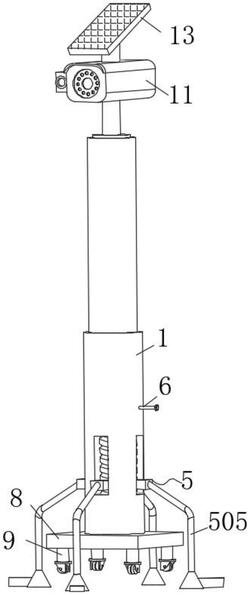

1.一种建筑工程检测监管装置,包括电动升降杆(1),其特征在于:所述电动升降杆(1)的内部转动连接有传动齿轮一(2),所述传动齿轮一(2)的外部设置有圆周阵列的升降机构(5),所述升降机构(5)包括与传动齿轮一(2)相啮合的传动齿轮二(501),所述传动齿轮二(501)的中部固定连接有传动杆(502),所述传动杆(502)贯穿电动升降杆(1)并与电动升降杆(1)转动连接,所述传动杆(502)的底端固定连接有螺纹杆(503),所述螺纹杆(503)的外表面螺纹连接有升降块(504)。

2.根据权利要求1所述的一种建筑工程检测监管装置,其特征在于:所述升降块(504)的外表面固定连接有升降腿(505),所述升降腿(505)的底端固定连接有固定脚(506)。

3.根据权利要求1所述的一种建筑工程检测监管装置,其特征在于:所述传动齿轮一(2)的中部固定连接有转动杆一(3),所述转动杆一(3)与电动升降杆(1)转动连接,所述转动杆一(3)的顶端固定连接有锥齿轮一(4)。

4.根据权利要求3所述的一种建筑工程检测监管装置,其特征在于:所述电动升降杆(1)的内部转动连接有转动杆二(6),所述转动杆二(6)的一端固定连接有锥齿轮二(7),所述锥齿轮二(7)与锥齿轮一(4)相啮合。

5.根据权利要求1所述的一种建筑工程检测监管装置,其特征在于:所述电动升降杆(1)的底面固定连接有底座(8),所述底座(8)的底面安装有一组万向轮(9)。

6.根据权利要求1所述的一种建筑工程检测监管装置,其特征在于:所述电动升降杆(1)的顶面转动连接有电动转轴(10),所述电动转轴(10)的顶面固定连接有监管摄像头(11)。

7.根据权利要求6所述的一种建筑工程检测监管装置,其特征在于:所述监管摄像头(11)的外表面固定连接有LED照明灯(12),所述监管摄像头(11)的顶面固定连接有太阳能板(13)。
