专利号: 2023230459410
专利类型:实用新型
专利状态:未下证
专利领域: 暂无
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

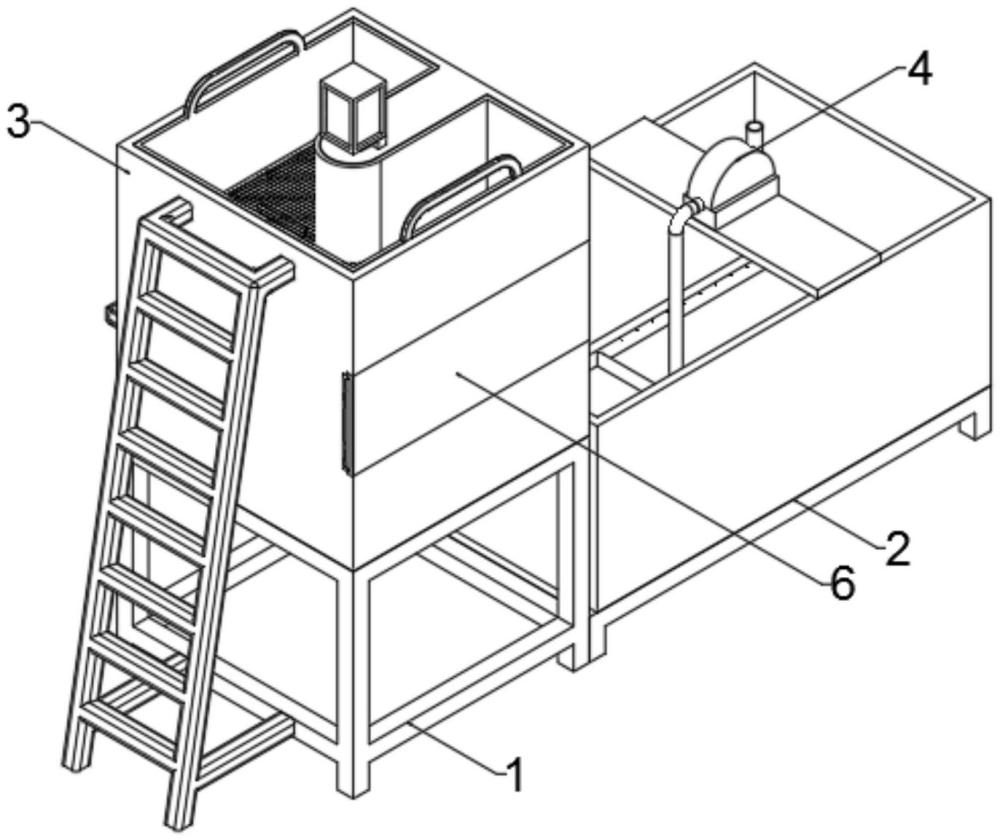

1.一种化工反应釜用污水处理装置,包括第一支撑座(1)和固定连接与第一支撑座(1)一侧的第二支撑座(2),其特征在于:所述第一支撑座(1)的上表面固定连接有分级过滤组(3),所属第二支撑座(2)的上表面固定连接有曝气组件(4);

所述分级过滤组(3)包括所述第一支撑座(1)的上表面固定连接的第一壳体(301),所述第一壳体(301)正面的中部开设开设有清理槽(302),所述第一壳体(301)其中一内侧壁的顶部固定连接有搅拌组件(303),所述第一壳体(301)的其中三内侧壁靠近清理槽(302)的其中一边缘处共同固定连接有C型承载件(304),所述第一壳体(301)的内侧壁靠近C型承载件(304)处固定连接有第一金属滤网(305),所述第一金属滤网(305)的上表面搭载有第一耐腐过滤棉(306),所述第一壳体(301)的内壁靠近清理槽(302)的另一边缘处隔断组件(307),所述C型承载件(304)的上表面搭载有滤网箱(308),所述第一壳体(301)一侧的中部连通设置有加料管(309);

所述第一壳体(301)一侧的底部连通设置有排液管(5),所述第一壳体(301)的另一侧靠近清理槽(302)处通过铰链转动连接有与清理槽(302)相适配的密封组件(6)。

2.根据权利要求1所述的一种化工反应釜用污水处理装置,其特征在于:所述搅拌组件(303)包括所述第一壳体(301)的其中一内侧壁的顶部固定连接的第一安装板(3031),第一安装板(3031)的下表面通过轴承转动连接有传动杆(3032),所述传动杆(3032)的表面套结有三个成等距分布的搅拌叶组(3033),所述第一安装板(3031)的上表面靠近传动杆(3032)处通过第一安装架安装有电机(3034),所述电机(3034)的输出段通过联轴器与所述传动杆(3032)的延长部固定连接。

3.根据权利要求2所述的一种化工反应釜用污水处理装置,其特征在于:所述隔断组件(307)包括所述第一壳体(301)的内壁靠近清理槽(302)的另一边缘处固定连接的母隔断板(3071),所述母隔断板(3071)上表面的两侧均开设有滑槽(3072),两个所述滑槽(3072)内均滑动连接有与滑槽(3072)相适配的滑块(3073)。

4.根据权利要求3所述的一种化工反应釜用污水处理装置,其特征在于:两个所述滑块(3073)的上表面共同固定连接有同一子隔断板(3074),所述母隔断板(3071)的上表面开设有两个成对称分布的第一通槽(3075),所述子隔断板(3074)的上表面开设有两个成对称分布的第二通槽(3076),两个所述第二通槽(3076)的内壁均固定连接有第二耐腐过滤棉(3077)。

5.根据权利要求4所述的一种化工反应釜用污水处理装置,其特征在于:其中一个所述滑槽(3072)的两内侧壁通过轴承共同转动连接有同一螺纹杆(3078),所述第一壳体(301)的背面靠近螺纹杆(3078)处通过第二安装架安装有伺服电机(3079),所述伺服电机(3079)的输出端通过联轴器与所述螺纹杆(3078)的延长部固定连接,所述螺纹杆(3078)与其中一个滑块(3073)螺纹连接。

6.根据权利要求5所述的一种化工反应釜用污水处理装置,其特征在于:所述曝气组件(4)包括所述第二支撑座(2)的上表面固定连接有第二壳体(401),所述第二壳体(401)的上表面固定连接有第二安装板(402),所述第二安装板(402)上表面的中部安装有气泵(403)。

7.根据权利要求6所述的一种化工反应釜用污水处理装置,其特征在于:所述气泵(403)的输出端固定连接有折弯管(404),所述折弯管(404)的一端固定连接有垂直导流管(405),所述垂直导流管(405)的底端固定连接有第一分流管(406),所述第一分流管(406)的表面连通设置有六个成对称分布的第二分流管(407),六个所述第二分流管(407)的表面均开设有多个称等距分布的曝气孔(408)。
