专利号: 2023230415376
申请人: 宋贞龙
专利类型:实用新型
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

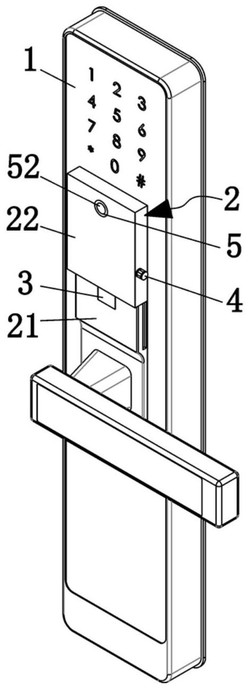

1.一种屏下指纹锁结构,包括锁体(1),其特征在于:所述锁体(1)的表面安装有防护组件(2),所述防护组件(2)包括安装盒(21)、防护罩(22)和电动推杆(23),所述防护罩(22)位于安装盒(21)的正面,且与安装盒(21)活动连接,所述安装盒(21)的表面安装有指纹识别组件(3),所述安装盒(21)和防护罩(22)用于对指纹识别组件(3)提供防护空间,所述防护罩(22)的内腔安装有清理组件(4),所述清理组件(4)用于对指纹识别组件(3)表面的污渍进行清理,所述防护罩(22)的表面安装有控制组件(5),所述控制组件(5)用于使防护组件(2)实现自动开合。

2.如权利要求1所述屏下指纹锁结构,其特征在于:所述防护组件(2)还包括滑块(24)和滑槽(25),所述滑块(24)固定于防护罩(22)内腔的两侧,所述滑槽(25)开设于安装盒(21)的两侧,所述滑块(24)远离防护罩(22)的一端延伸至滑槽(25)的内腔且与滑槽(25)的内腔滑动连接。

3.如权利要求1所述屏下指纹锁结构,其特征在于:所述电动推杆(23)与安装盒(21)固定连接,所述电动推杆(23)的输出端与滑块(24)固定连接。

4.如权利要求1所述屏下指纹锁结构,其特征在于:所述指纹识别组件(3)包括指纹模块(31)和OLED屏(32),所述指纹模块(31)安装于安装盒(21)的正面,所述OLED屏(32)复合在指纹模块(31)的表面。

5.如权利要求4所述屏下指纹锁结构,其特征在于:所述清理组件(4)包括伺服电机(401)、刷辊(402)和刮板(403),所述刮板(403)的两端均与防护罩(22)的内壁固定连接,所述刮板(403)的一侧与OLED屏(32)的表面接触。

6.如权利要求5所述屏下指纹锁结构,其特征在于:所述伺服电机(401)与防护罩(22)固定连接,所述刷辊(402)的一端通过轴承与防护罩(22)的内壁活动连接,所述伺服电机(401)的输出轴贯穿至防护罩(22)的内腔并与刷辊(402)传动连接。

7.如权利要求1所述屏下指纹锁结构,其特征在于:所述控制组件(5)包括微控制器(51)和红外传感器(52),所述微控制器(51)安装于安装盒(21)的内腔,所述红外传感器(52)安装于防护罩(22)的正面,所述红外传感器(52)的输出端与微控制器(51)的输入端电性连接,所述微控制器(51)的输出端与电动推杆(23)的输入端电性连接。
