专利号: 2023230311485
申请人: 吴江市绿城景观建设工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

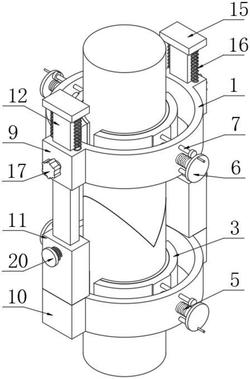

1.一种苗木生产嫁接固定器,其特征在于,包括:

上固定环(1)和下固定环(2),所述上固定环(1)和下固定环(2)内部均设有夹持组件,所述上固定环(1)外端两侧均一体化连接有第一连接耳(9),所述下固定环(2)外端两侧均一体化连接有第二连接耳(10);

两个连接块(11),两个所述连接块(11)分别固定设在两个第二连接耳(10)顶端,所述第一连接耳(9)顶端设有活动连接板(12),所述第一连接耳(9)顶端开设有连通口(13),所述连接块(11)顶端开设有连接槽(14),所述活动连接板(12)底端穿过连通口(13)并延伸入连接槽(14)内部,所述活动连接板(12)顶端固定设有限位连接板(15),所述限位连接板(15)底端与第一连接耳(9)顶端之间固定设有两个第一弹簧(16),两个所述第一弹簧(16)分别设在活动连接板(12)前后侧,所述连接块(11)外侧设有限位固定组件。

2.根据权利要求1所述的一种苗木生产嫁接固定器,其特征在于:所述夹持组件包括设在上固定环(1)和下固定环(2)内部的两个弧形夹持板(3),所述弧形夹持板(3)内端固定设有防护垫(4),所述弧形夹持板(3)外端转动连接有螺纹杆(5),四个所述螺纹杆(5)一端分别穿过上固定环(1)和下固定环(2)前后端并与上固定环(1)和下固定环(2)之间均通过螺纹连接,所述螺纹杆(5)一端固定设有转把(6)。

3.根据权利要求2所述的一种苗木生产嫁接固定器,其特征在于:所述弧形夹持板(3)外端固定设有两个导向杆(7),两个所述导向杆(7)分别设在螺纹杆(5)顶部和底部,多个所述导向杆(7)一端分别穿过上固定环(1)和下固定环(2)前后端。

4.根据权利要求3所述的一种苗木生产嫁接固定器,其特征在于:所述导向杆(7)一端固定设有限位块(8),所述限位块(8)设在转把(6)内侧。

5.根据权利要求1所述的一种苗木生产嫁接固定器,其特征在于:所述第一连接耳(9)外侧设有紧固螺栓(17),所述紧固螺栓(17)一端穿过第一连接耳(9)并与活动连接板(12)外侧相接触,所述紧固螺栓(17)与第一连接耳(9)之间螺纹连接。

6.根据权利要求1所述的一种苗木生产嫁接固定器,其特征在于:所述限位固定组件包括设在连接块(11)外侧的限位杆(18),所述活动连接板(12)外侧底部开设有限位孔(19),所述限位杆(18)一端穿过连接块(11)并延伸入限位孔(19)内部,所述限位杆(18)另一端固定设有拉块(20),所述限位杆(18)外端套设有第二弹簧(21),所述第二弹簧(21)两端分别与拉块(20)内侧和连接块(11)外侧固定连接。
