专利号: 2023230095058
申请人: 湖北爱国石化有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-03-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

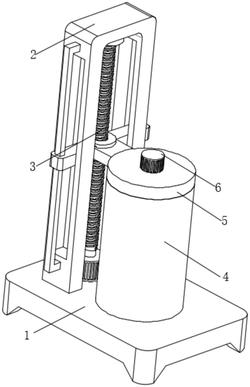

1.一种废油泥处理设备,包括底板(1)和盖体(5),其特征在于:所述底板(1)顶部背面固定连接有固定架(2),所述固定架(2)内设置有升降机构(3),所述底板(1)顶部固定连接有罐体(4),所述盖体(5)顶部设置有搅拌清理机构(6);

所述升降机构(3)包括驱动组件(31)和限位组件(32),所述驱动组件(31)设置于固定架(2)内,所述限位组件(32)设置于固定架(2)左右两侧;

所述搅拌清理机构(6)包括第二电机(61),所述第二电机(61)固定连接于盖体(5)顶部,所述第二电机(61)输出端固定连接有搅拌杆(62),所述搅拌杆(62)表面对称固定连接有清理架(63),所述清理架(63)内开设有腔体(64),所述清理架(63)远离搅拌杆(62)一侧开设有连接孔(65),所述连接孔(65)内滑动连接有连接杆(66),所述连接杆(66)位于腔体(64)内一端固定连接有限位块(67),所述限位块(67)另一侧固定连接有弹簧(69),所述连接杆(66)另一端固定连接有清理刮块(68)。

2.根据权利要求1所述的一种废油泥处理设备,其特征在于:所述驱动组件(31)包括第一电机(311),所述第一电机(311)固定连接于底板(1)顶部靠近背面,所述第一电机(311)输出端固定连接有螺杆(312),所述螺杆(312)表面转动连接有螺纹套(313),所述螺纹套(313)表面固定连接有固定板(315),所述固定架(2)内顶部固定连接有轴承(314)。

3.根据权利要求2所述的一种废油泥处理设备,其特征在于:所述螺杆(312)表面顶端固定连接于轴承(314)内壁,所述固定板(315)正面固定连接于盖体(5)表面。

4.根据权利要求1所述的一种废油泥处理设备,其特征在于:所述限位组件(32)包括滑槽(321),所述滑槽(321)开设于固定架(2)左右两侧,所述滑槽(321)内滑动连接有滑动块(323),所述固定架(2)左右两侧固定连接有连接架(322),所述滑动块(323)顶部远离螺纹套(313)一侧开设有滑动孔(324)。

5.根据权利要求4所述的一种废油泥处理设备,其特征在于:所述滑动块(323)远离连接架(322)一侧固定连接于螺纹套(313)表面,所述滑动块(323)通过滑动孔(324)滑动连接于连接架(322)表面。

6.根据权利要求1所述的一种废油泥处理设备,其特征在于:所述限位块(67)的直径大于连接孔(65)的直径,所述弹簧(69)另一端与腔体(64)内壁固定连接,所述清理刮块(68)底端为圆弧形。
