专利号: 2023230009103
申请人: 秦安年
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

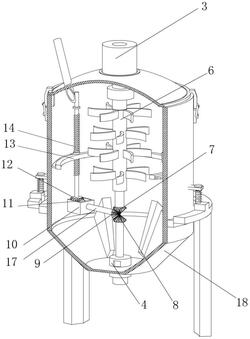

1.一种搅拌功能的泥罐,包括泥罐本体(1),其特征在于:所述泥罐本体(1)顶部固定安装有电机(3),所述泥罐本体(1)顶部嵌固有入料口(2),所述泥罐本体(1)底部转动连接有搅拌腔(18),所述搅拌腔(18)底部嵌固有出料口(4),所述泥罐本体(1)外设置有减震组件(5),所述泥罐本体(1)内部设有搅拌组件,所述搅拌组件包括搅拌扇叶(6),所述搅拌扇叶(6)固定套接于电机(3)的输出轴外侧,所述电机(3)的输出轴底端固定连接有一号锥齿轮(7),所述泥罐本体(1)内壁转动连接有螺纹丝杆(14),所述螺纹丝杆(14)螺纹连接有刮板(13),所述刮板(13)与泥罐本体(1)滑动连接,所述螺纹丝杆(14)底部固定连接有五号锥齿轮(12),所述泥罐本体(1)内壁中部固定连接有安装座(10),所述安装座(10)转动连接有传动杆(17),所述传动杆(17)贯穿安装座(10)且在安装座(10)左侧的一端固定连接有四号锥齿轮(11),所述四号锥齿轮(11)与五号锥齿轮(12)啮合,所述传动杆(17)远离安装座(10)的一端固定连接有二号锥齿轮(9),所述出料口(4)位于搅拌腔(18)内部的一端固定连接有三号锥齿轮(8),所述二号锥齿轮(9)与一号锥齿轮(7)、三号锥齿轮(8)均啮合,所述出料口(4)位于搅拌腔(18)内部的一端侧面设有开口。

2.根据权利要求1所述的一种搅拌功能的泥罐,其特征在于:所述减震组件(5)包括减震支架(51)、固定座(53),所述减震支架(51)活动套接于泥罐本体(1)外侧,所述固定座(53)固定安装于泥罐本体(1)的侧面,所述减震支架(51)上表面固定安装有液压杆(52),所述液压杆(52)顶端与固定座(53)卡接,所述液压杆(52)外侧缠绕有减震弹簧(54),所述减震支架(51)内侧胶粘有橡胶液囊(55),所述橡胶液囊(55)活动套接于泥罐本体(1)外侧,所述液压杆(52)底部与橡胶液囊(55)固定且连通。

3.根据权利要求2所述的一种搅拌功能的泥罐,其特征在于:所述液压杆(52)、固定座(53)、减震弹簧(54)的数量为四个且均匀分布于减震支架(51)上。

4.根据权利要求1所述的一种搅拌功能的泥罐,其特征在于:所述搅拌扇叶(6)为弧形扇叶结构设置,所述搅拌扇叶(6)的数量为四个且交错分布于电机(3)的传动轴外侧,所述一号锥齿轮(7)与三号锥齿轮(8)的轴心一致。

5.根据权利要求1所述的一种搅拌功能的泥罐,其特征在于:所述搅拌腔(18)的内壁设有梯形凸起块,所述梯形凸起块以出料口(4)为圆心圆周分布。

6.根据权利要求1所述的一种搅拌功能的泥罐,其特征在于:所述电机(3)为双向异步电机,所述刮板(13)为环形结构设置且靠近泥罐本体(1)的一侧设有橡胶刮片。
