专利号: 2023229950971
申请人: 王树耀
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

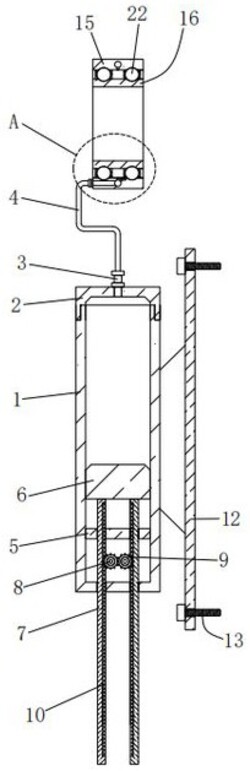

1.一种轴承用自动上料装置,其特征在于,包括:

料筒;

筒盖,所述筒盖螺纹安装在所述料筒上,所述筒盖上开设有出料孔;

旋转接头,所述旋转接头设置在所述出料孔上;

导管,所述导管设置在所述旋转接头上;

隔板,所述隔板固定安装在所述料筒的内壁上;

推料机构,所述推料机构设置在所述料筒的内壁上,所述推料机构用于将料筒内的润滑油推出;

驱动机构,所述驱动机构设置在所述料筒的内壁上,所述驱动机构用于向推料机构提供动能。

2.根据权利要求1所述的轴承用自动上料装置,其特征在于,所述推料机构包括推块和两个滑动板,所述推块滑动安装在所述料筒的内壁上,两个所述滑动板均固定安装在所述推块的底部,所述滑动板与所述隔板和所述料筒滑动连接。

3.根据权利要求2所述的轴承用自动上料装置,其特征在于,所述驱动机构包括两个转轴、两个齿轮、两个齿槽和伺服电机,两个所述转轴均转动安装在所述料筒的内壁上,两个所述齿轮分别固定套设在两个所述转轴上,两个所述齿槽分别设置在两个所述滑动板相互靠近的一侧,两个所述齿轮相啮合,两个所述齿轮分别与两个所述齿槽相啮合,所述伺服电机固定安装在所述料筒的一侧,所述伺服电机的输出轴与所述转轴固定连接。

4.根据权利要求1所述的轴承用自动上料装置,其特征在于,所述料筒上设置有安装座,所述安装座上设置有多个螺栓。

5.根据权利要求3所述的轴承用自动上料装置,其特征在于,所述料筒上设置有控制器,所述控制器与所述伺服电机电性连接。
