专利号: 2023229783945
申请人: 张德勇
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

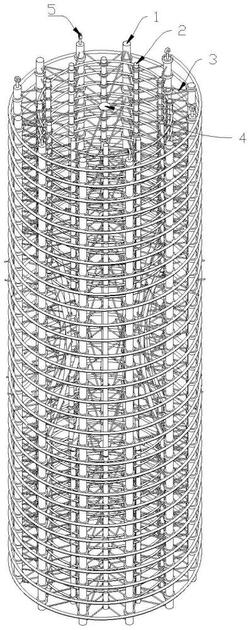

1.一种高强度双层钢筋笼结构,其特征在于:包含:双层笼体结构,所述双层笼体结构包括有外层笼圈和内层笼圈,所述外层笼圈包括有多个第一立筋,所述内层笼圈包括有多个第二立筋,多个所述第一立筋沿环装均匀分布,多个所述第二立筋沿环状均匀分布,且多个所述环状分布的第二立筋与多个所述环状分布的第一立筋同心圆设置,所述外层笼圈和内层笼圈之间固定连接有多层中间箍筋,所述外层笼圈和内层笼圈之间固定连接有内层箍筋,所述外层笼圈的一端焊接固定有多个吊环。

2.根据权利要求1所述的一种高强度双层钢筋笼结构,其特征在于:多个所述第一立筋沿圆周缠绕有外钢条,所述外钢条与任一所述第一立筋之间设置有多个第一绕点,并焊接固定。

3.根据权利要求1所述的一种高强度双层钢筋笼结构,其特征在于:多个所述第二立筋沿圆周缠绕有内钢条,所述内钢条与任一所述第二立筋之间设置有多个第二绕点,并焊接固定。

4.根据权利要求3所述的一种高强度双层钢筋笼结构,其特征在于:所述第二立筋中段处设置有抗弯筋,所述抗弯筋呈弧形状,沿所述抗弯筋的弧面上焊接固定有多个拉强筋,所述拉强筋均与第一立筋固定焊接,任一一个所述第二立筋与相邻的两个第一立筋之间固定连接中间箍筋。

5.根据权利要求4所述的一种高强度双层钢筋笼结构,其特征在于:所述中间箍筋呈三角状,且由两个方形箍筋组成,所述中间箍筋与第一立筋或第二立筋连接处均通过钢丝绑定连接。

6.根据权利要求1所述的一种高强度双层钢筋笼结构,其特征在于:所述内层箍筋设置有多层,多层所述内层箍筋沿双层笼体结构竖向均匀分布有多个,任一所述内层箍筋包括有连接块,所述连接块外表面焊接连接有多个横筋,所述横筋分别与第一立筋和第二立筋焊接连接。
