专利号: 2023229706915
申请人: 中测联科技(深圳)有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

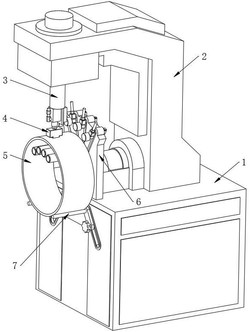

1.一种夹持按压涂胶机,包括涂胶机体(1)以及管材(5),所述涂胶机体(1)的顶部一体式组装有机架(2),所述机架(2)的顶端边缘一侧固定组装有液压缸(3),且所述液压缸(3)的伸缩输出端末端固定安装有涂胶头(4),其特征在于:所述涂胶机体(1)的表面边缘一侧固定设置有用于夹持管材(5)的夹持组件(6);

所述夹持组件(6)包括固定安装于涂胶机体(1)表面边缘的夹持主架(601),所述夹持主架(601)的内侧环形阵列式转动安装有双螺纹螺杆(606),所述夹持主架(601)内部环形阵列式贯穿开设有向心滑槽(608),且所述向心滑槽(608)的内部两端滑动式安装有内滑块(611),且内滑块(611)中部贯穿一体式固定设置有穿杆(609),所述穿杆(609)一端固定设置有活动螺接于双螺纹螺杆(606)外表面的螺管(610),而穿杆(609)另一端一体式固定设置有端块(612);

所述端块(612)中部均通过螺母可调式垂直组装直螺杆(613),且位于同一半径上的两个所述直螺杆(613)相靠近的一端均固定安装有电机(614),位于下方的电机(614)其输出端固定安装有用于贴合管材(5)内壁的内滚筒(615),而位于上方的电机(614)其输出端固定安装有用于贴合管材(5)外壁的外滚轮(616)。

2.根据权利要求1所述的一种夹持按压涂胶机,其特征在于:所述涂胶机体(1)表面并位于夹持主架(601)的内侧固定安装有主电机(602),且主电机(602)的输出端固定组装有圆心齿轮(603)。

3.根据权利要求2所述的一种夹持按压涂胶机,其特征在于:所述双螺纹螺杆(606)靠近圆心齿轮(603)的一端均固定安装有斜齿轮二(607),且位于同一半径上的两个螺管(610)分别螺接于对应双螺纹螺杆(606)的两端。

4.根据权利要求3所述的一种夹持按压涂胶机,其特征在于:所述夹持主架(601)的内侧底部环形阵列式转动安装有小齿轮(604),所述小齿轮(604)均与圆心齿轮(603)相啮合,所述小齿轮(604)的侧壁固定组装有斜齿轮一(605),而所述斜齿轮一(605)与斜齿轮二(607)相啮合。

5.根据权利要求3所述的一种夹持按压涂胶机,其特征在于:所述涂胶机体(1)的外壁两侧对称固定开设有侧斜心轨(101),所述侧斜心轨(101)以及向心滑槽(608)的一端均对准所述圆心齿轮(603)的圆心。

6.根据权利要求5所述的一种夹持按压涂胶机,其特征在于:所述侧斜心轨(101)的内部均滑动组装有滑体(701),所述滑体(701)的一端外壁转动安装有用于支撑管材(5)的支撑滚辊(7),所述滑体(701)的另一端活动螺接有用于固定滑体(701)的定位螺钉(702)。
